La demi-fenêtre de Barles

(aperçu d'ensemble sur le cadre structural des gorges du Bès)

En aval de Barles la vallée du Bès s'ouvre largement (et passagèrement), ses deux versants acquérant une pente relativement douce, et forme ce que l'on peut appeler la dépression de Barles. Ce changement de relief correspond au fait que la localité de Barles se trouve pratiquement à la limite entre deux sections du cours du Bès :
- La partie amont s'inscrit dans le matériel de la nappe de Digne, dont la succession stratigraphique débute par les terrains les plus anciens de la région (houiller) qui affleurent dans les Clues de Verdaches et se poursuit par toutes les montagnes plus à l'est, jusqu'au crêtes de la Blanche incluses, où elle se termine par des couches nummulitiques que recouvrent les nappes internes ;
- La partie aval se rattache à l'autochtone de cette nappe, lequel s'enfonce plus à l'ouest (dans le secteur d'Auribeau - Mélan) sous le remplissage molassique du bassin tertiaire de Valensole qui en est la couverture stratigraphique néogène (mais qui n'affleure pas ici sous la nappe).

image sensible au survol et au clic

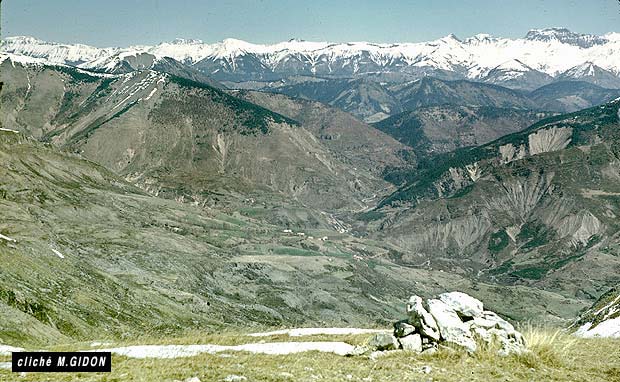

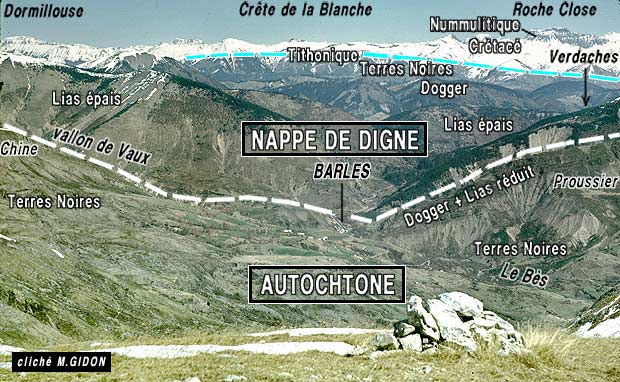

La fermeture amont de la demi-fenêtre de Barles et les montagnes du cours amont du Bès vues du sud-ouest, depuis la Petite Cloche.
Outre l'étendue des pentes douces de la dépression de Terres Noires, qui s'ouvre en aval de Barles, cette vue montre, par sa tranche, la succession complète de la nappe de Digne, à laquelle appartiennent toutes le montagnes en amont de Barles, y compris la crête de la Blanche qui se profile à l'horizon oriental.


On trouvera dans la présente page le regroupement d'une série de schémas et de quelques clichés donnant un aperçu d'ensemble sur le cadre structural des gorges du Bès entre La Robine au sud et Verdaches au nord.
(voir les commentaires relatifs à ces schémas à la page "Déformations tectoniques des montagnes de Digne")



même figure, plus grande
Schéma structural de la demi-fenêtre de Barles et de ses alentours
(Les tracés AA et BB sont ceux des deux coupes de la figure ci-après).
AV = anticlinal des Clues de Verdaches ; SS = synclinal des Sauvans (prolongement E de celui d'Esparron = SEs) ; AC = anticlinal de la Grande Cloche (prolongement ou relais oriental de celui des Monges = AM) ; ST = synclinal du Pas de Terre Rouge (prolongement ou relais oriental de celui de Feissal = SF) ; AP = anticlinal du Pérouré (= anticlinal de la Maurière [GIDON, 1982 et 1989]) ; SA = synclinal d'Auribeau (= pli du vélodrome [GIGOT et al., 1974a]) ; SE = Synclinal d'Esclangon (d'axe NE-SW).
La différence d'espacement des plis, de part et d'autre du faisceau de failles de l'accident des Monges, est nettement perceptible. Elle témoigne du raccourcissement beaucoup plus important qui a affecté l'autochtone dans la demi-fenêtre de Barles, c'est à dire dans le secteur où il a été recouvert par la nappe.
N.B. : Les limites adoptées pour l'unité de Chine et pour le tracé de la base de la nappe au N de Barles sont différentes de celles indiquées par le schéma structural de la carte LA JAVIE.



figure agrandissable
Deux coupes synthétiques simplifiées, aux confins des bassins hydrographiques du Sasse et du Bès.
A : coupe de l'écaille de Valavoire, à l'ouest de l'accident des Monges.
B : coupe de la demi-fenêtre de Barles, à l'est de l'accident des Monges.
Les éléments structuraux sont désignés par les mêmes symboles que sur la carte ci-dessus et leurs correspondances éventuelles sont indiquées sous la coupe A. La localisation des coupes est indiquée en figures sur la carte structurale de la demi-fenêtre de Barles.
Noter la différence de style entre les plis très ouverts de l'écaille de Valavoire et ceux de la demi-fenêtre de Barles, très serrés et basculés vers le S dans leurs parties hautes. Le gros pointillé subhorizontal indique le plan axial de la charnière de renversement qui reploie tous les grands plis postoligocènes et en déverse les parties hautes vers le sud (c'est aussi ce pli qui détermine le renversement du flanc nord du synclinal d'Auribeau).


image sensible au survol et au clic

La fermeture amont de la demi-fenêtre de Barles
, en rive droite de la Vallée du Bès (cliché original obligeamment communiqué par M. Th. Dumont).
ccB = complexe chaotique de Barles (gypse et dolomies triasiques) ; a.B = anticlinal de la Boulette.
noter l'inflexion du pendage de la surface de chevauchement de la nappe : elle implique qu'une torsion par basculement vers le sud-est (c'est-à-dire en sens opposé de celui de progression de la nappe) s'est sans doute produite postérieurement à l'étape principale du charriage car les plans axiaux des plis qui affectent le matériel de la nappe (notamment l'anticlinal de la Boulette) sont également basculés vers le sud-est.

figure agrandissable

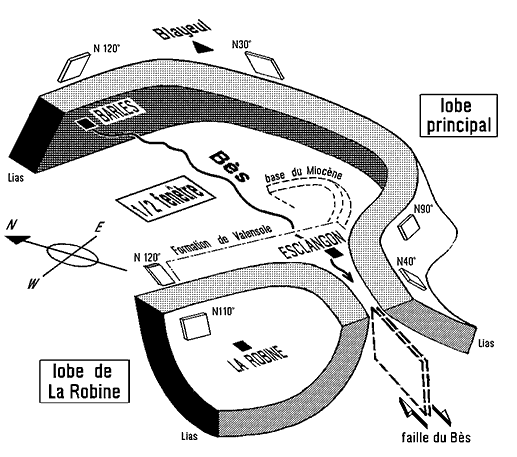

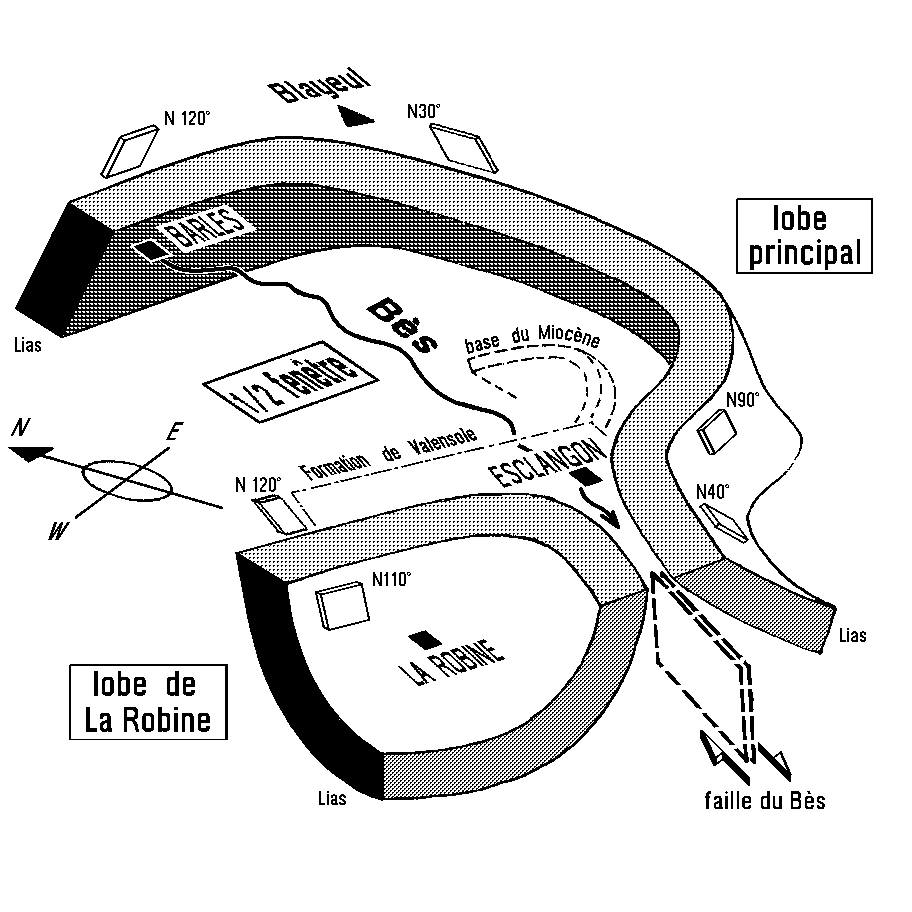

Tectonogramme schématique montrant la disposition de la dalle liasique de la nappe de Digne autour de la demi-fenêtre de Barles.
Remarquer la disjonction, par le jeu dextre de la faille du Bès, entre la masse principale de la nappe (="Lobe de Cousson" [GIDON & PAIRIS, 1988]) et le Lobe de La Robine. Ce dernier a été moins entraîné vers le S lors des derniers mouvements de la nappe.

image sensible au survol et au clic

La fermeture aval de la demi-fenêtre de Barles, vue d'avion, du sud-ouest, depuis l'aplomb de La Robine (cliché original obligeamment communiqué par M. Th. Dumont).
ØD = surface de chevauchement de la nappe de Digne ; f.B = faille du Bès ; a.M = prolongement au niveau de la nappe de l'anticlinal du Martellet ; s.T = synclinal de Tanaron.
foT = f.olist = formation olistolitique de Tanaron (voir page "Tanaron") ; f.Val = formation de Valensole.


même figure, plus grande
Rapports entre l'écaille de Valavoire et la demi-fenêtre de Barles
Bloc perspectif schématique vu du sud-ouest : l'autochtone relatif de la nappe de Digne est partagé dans le sens N-S par l'accident des Monges.
SS = synclinal des Sauvans (prolongement E de celui d'Esparron = SEs) ; AC = anticlinal de la Grande Cloche (prolongement ou relais oriental de celui des Monges = AM) ; ST = synclinal du Pas de Terre Rouge (prolongement ou relais oriental de celui de Feissal = SF) ; AP = anticlinal du Pérouré (remplacé à l'ouest par la rupture en chevauchement de l'écaille de Valavoire ; SA = synclinal d'Auribeau (pour simplifier la figure, le synclinal d'Esclangon a été omis).
i.tr. = inflexion transverse de la nappe de Digne (elle se moule sur le décalage introduit dans l'autochtone par l'accident des Monges)


image sensible au survol et au clic

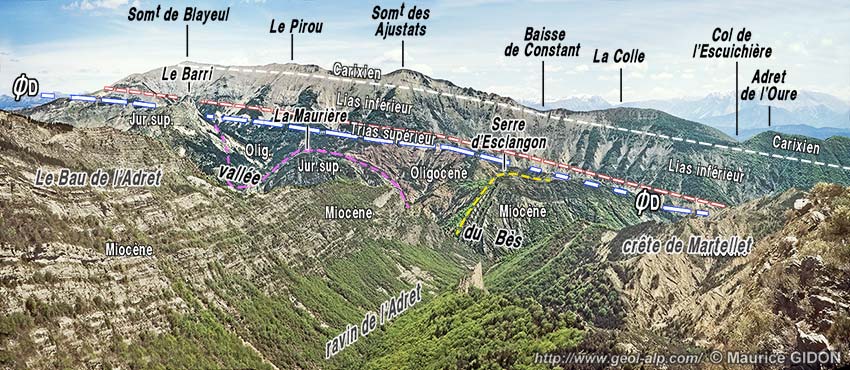

Les pentes occidentales de la montagne de Blayeul et la vallée du Bès, vues de l'ouest, depuis le sommet de La Coustagne (crêtes de rive droite du Bès au NW d'Esclangon).
ØD = chevauchement de la nappe de Digne : on voit clairement que sa surface est parallèle aux couches de la nappe.


figure agrandissable
Coupe de la demi fenêtre de Barles, en rive gauche du Bès
Cette coupe, passant peu à l'W du Pas de Blayeul, montre en premier lieu la position du complexe chaotique de Barles, la forme en pli coffré de la surface de charriage de la nappe et le pli déversé vers le NW que dessinent les couches de la nappe entre Barles et Verdaches.
Dans l'unité "intermédiaire", équivalent de la montagne de Chine sur l'autre rive, le renversement de la succession liasique "enroule" des plis mineurs antérieurs à vergence nord (ce qui conduit à y voir le flanc sud d'un ancien "anticlinal de Chine"). Le flanc renversé est affecté par des failles à pendage S qui ont les caractères de "Riedels de la nappe" (mais ont été reprises au quaternaire comme surfaces de détachement de paquets tassés). On notera également la présence au sommet de cette série renversée, de brèches à ciment cargneulique, attribuées par GIGOT et al (1974) à un épisode d'érosion antérieur au charriage.
Effectivement le fait que la surface de charriage dela nappe est parallèle aux couches de cette dernière (voir le cliché ci dessus) témoigne de son déplacement par glissement, après décollement au niveau des gypses triasiques. Dans ces conditions, on ne peut pas attribuer à un rabotage mécanique causé par le déplacement de la nappe le fait que cette surface recoupe en complète discordance les structures plissées de son autochtone. Par contre ce déplacement y a sans doute créé, par entraînement, les déformations par cisaillement qui s'observent dans la partie supérieure de cet autochtone.



version plus grande de cette image
Coupe de la demi-fenêtre de Barles en rive droite du Bès
Les deux tronçons de coupe se raccordent dans le prolongement l'un de l'autre (A à droite, B à gauche).
A/ Partie nord : Crête Chine - Petite Cloche.
Comme sur la rive gauche du Bès, le Dogger de l'unité de Chine présente plusieurs plis décamétriques qui sont enroulés (ainsi que leur schistosité plan-axiale) par l'antiforme qui renverse la dalle liasique de cette unité. Remis en position antérieure au renversement ils révèlent un déversement originel vers le nord. Cela montre bien que le renversement s'est superposé à une première étape de plissement dans laquelle la série de Chine représentait le flanc N d'un synclinal (en l'occurrence celui des Sauvans et d'Esparron) qui n'était initialement nullement déversé vers le S. Ces plis sont vraisemblablement post-oligocènes.
L'astérisque désigne le pli d'entraînement à vergence sud affectant le Lias renversé de Chine.
j = chevauchement de la Petite Cloche et de l'"unité de Chine" (il se poursuit, en rive gauche, par le chevauchement de l'unité intermédiaire, qui passe à la Colle du Château) .
B/ Partie sud : Crête Grande Cloche-Coustagne (flanc N du synclinal d'Auribeau).
Noter les failles, à caractères de "Riedels de la nappe", qui découpent le Miocène de la Pousterle et sont à l'origine du détachement de la lame de La Fubi et de la Coustagne.
On a noté par "CR" quelques points jalonnant le passage de la "charnière de renversement" qui affecte toute les structures peu au dessus du niveau de la vallée du Bès.



pour des développements complémentaires voir la publication n° 156


La localité de Barles
