Cartes géologiques de la Vanoise

A) Cartes schématiques d'ensemble

Carte de situation des ensembles majeurs :

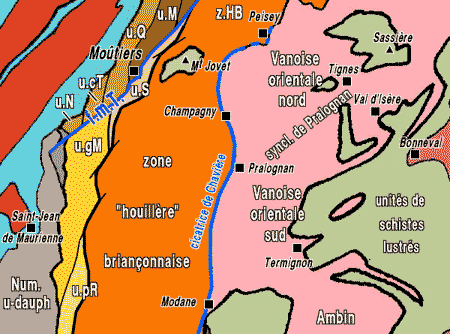

Carte structurale très schématique de la Vanoise, dans son ensemble

 Légende :

Domaine externe, "autochtone" :
Rouge = massifs cristallins externes ; bleu pâle = Jurassique moyen- inférieur ; gris = Tertiaire.

Domaine interne, "charrié" :
Bruns = Zone valaisane ; Jaune = Zone subbriançonnaise ; orangé = Zone briançonnaise sensu stricto ; rose pâle = Zone ultra-briançonnaise ; vert terne = Zone liguro-piémontaise ; rouge = massifs cristallins internes.

f.m.T. = faille de la moyenne Tarentaise.
Secteurs plus méridionaux
Carte géologique du Briançonnais septentrional (environs de Briançon)

B) Carte géologique simplifiée

(coupures sectorielles, couvrant environ 17 x 13 km de surface par unité)

Ces coupures sont des fragments de la carte géologique d'ensemble des Alpes occidentales, du Léman à Digne, au 1/250.000°, par M.Gidon (1977), publication n° 074.
Elles sont extraites d'une version récente, redessinée et souvent largement rectifiée en fonction des données récentes, et dotée d'une légende de couleurs différente,

Il s'agit de cartes simplifiées, à deux égards :
1/ l'on n'y a séparé que les ensembles rocheux majeurs, sans prendre en compte leurs subdivisions mineures ;
2/ Les terrains quaternaires "de couverture superficielle" ont été supposés enlevés : ceci a amené à faire des suppositions plus ou moins aléatoires quant au substratum des zones couvertes d'alluvions quaternaires...

accés au Catalogue-diaporama des coupures disponibles

accés indépendant à légende générale des couleurs :

Légende uniquement pour la Vanoise Légende pour la Vanoise et ses bordures occidentales

Ces cartes sont imprimables à l'échelle du 1/250.000° : pour cela porter la résolution de 72 dpi à 200 dpi (ou imprimer avec une réduction à 36 %.)
Pour les imprimer au 1/100.000° porter la résolution à 80 dpi (ou imprimer en paramétrant un agrandissement de 111%)

C) Carte géologique simplifiée

(coupures locales, couvrant environ 8,5 x 6 km de surface par unité)

Ces coupures sont des fragments dont la surface couverte est plus réduite mais dont l'échelle donne des dimensions 2 fois plus grandes, destinées à une lecture plus aisée (mais où la topographie souffre d'un agrandissement exagéré).

On les trouvera uniquement en fin des pages consacrées aux localités de la section.
