Montagnes entre Guisane et Clarée : aperçu d'ensemble

Les montagnes de rive gauche de la Clarée, comprises entre la vallée de cette rivière et le territoire italien, se partagent entre deux chaînons parallèles, celui du Thabor et celui de la Roche Bernaude-Chaberton ; tous deux sont globalement orientés NNW-SSE, c'est-à-dire à-peu-près conformément à l'orientation des principales structures de la zone briançonnaise.

page à l'état d'ébauche !

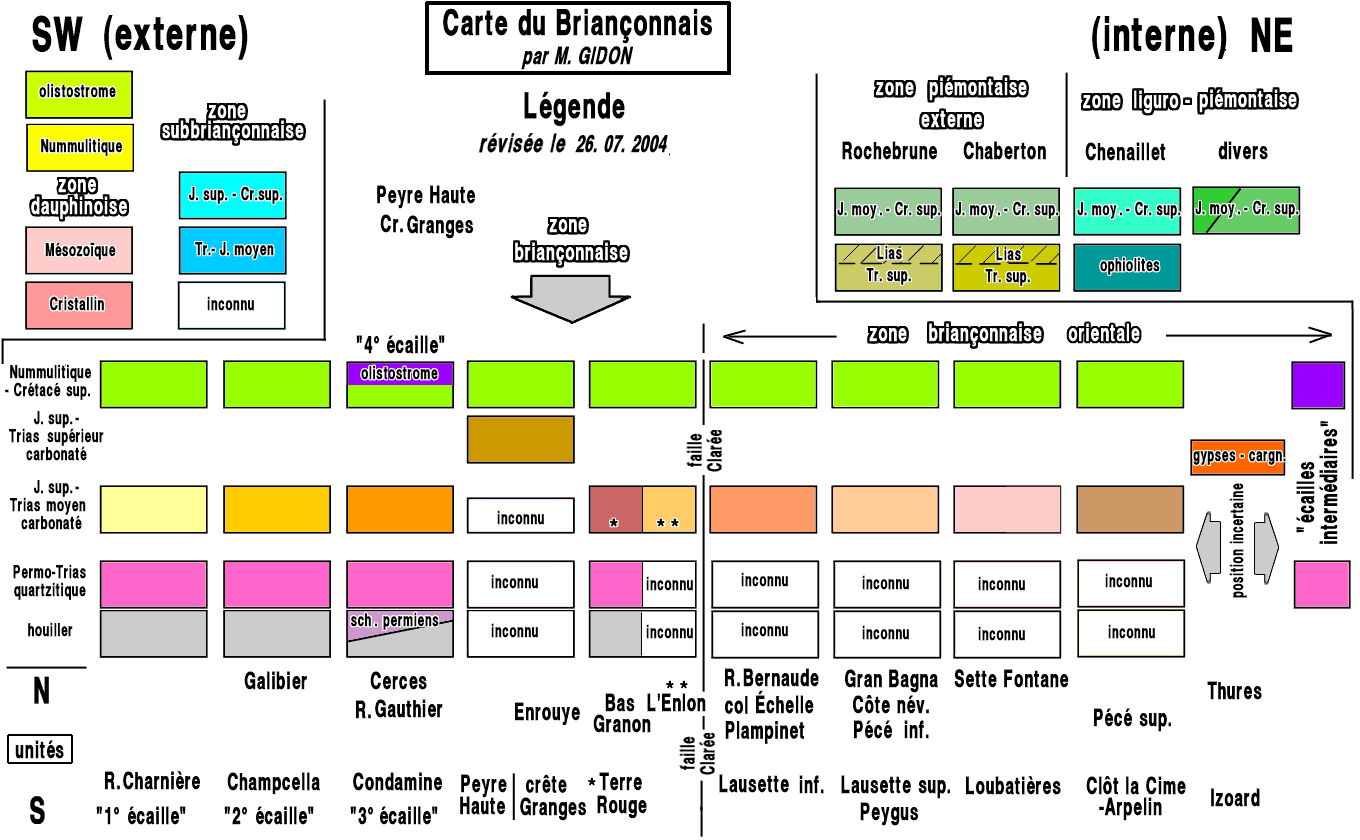

Légende des couleurs (grande taille)

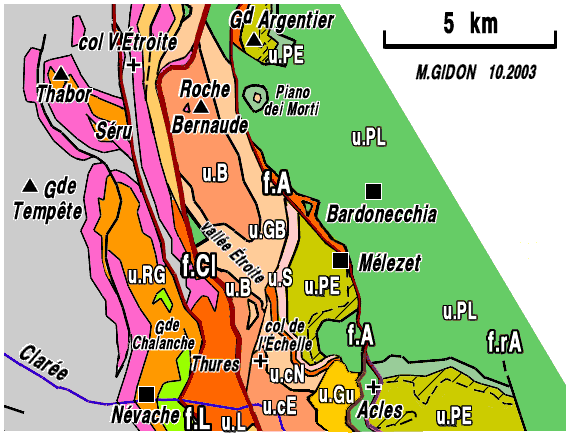

Confins orientaux du Briançonnais au nord de Névache

En brun rouge les failles extensives du grand linéament du Briançonnais oriental :
f.L = faille de Lenlon ; f.Cl = faille de la Clarée ; f.A = faille des Acles.

RG = unité de la Roche Gauthier ; u.L = unité de Lenlon ; u.cE = unité du col de L'Échelle ; u.cN = unité de la Côte Névachaise ; u.B = unité de Roche Bernaude ; u.GB = unité de la Gran Bagna ; u.S = ; u.S = unité des Sette Fontane ; u.P = unité de Pécé ; u.PE = unités piémontaises externes (Grand Argentier, Pian dei Morti, Rocce del Rouas, Grande Hoche - Chaberton) ; u.PL = unités piémontaises ligures.


Légende des couleurs (grande taille)

Confins orientaux du Briançonnais entre Névache et Briançon

En brun rouge les failles extensives du grand linéament du Briançonnais oriental : f.L = faille de Lenlon ; f.Cl = faille de la Clarée ; f.A = faille des Acles
En violet les failles extensives encadrant le chaînon du Chaberton ; f.B = faille des Baisses ; f.rA = faille de la Rocca d'Aiglière.
d.M = décrochement du Montgenèvre ; dB = décrochement de Buffère.

Unités briançonnaises à l'ouest de la faille de la Clarée : u.RG = unité de la Roche Gauthier ; u.G = unité de la Crête des Granges ; u.En = unité de l'Enrouye (prolongement septentrional probable de celle de la crête des Granges) ; u.bG = unité du bas de Granon ; u.L = unité de Lenlon
Unités briançonnaises à l'est de la faille de la Clarée : u.cE = unité du col de L'Échelle ; u.Pc = unité de Pécé supérieure ; u.Pi = unité de Pécé inférieure ;
Unités piémontaises : u.R = unités piémontaises externes occidentales : Fournéous, Chalvet - Janus (= Rochebrune) ; u.Ch = unités piémontaises externes orientales (Chaberton) ; u.LN = unité piémontaise ligure du Lago Nero et des Gondrans ; u.PL = unités piémontaises ligures non différenciées ; oph. = massif ophiolitique du Chenaillet.




Coupe transversale aux crêtes frontières, aux abords du vallon de l'Échelle

u.RG
= unité de Roche Gauthier ; u.E = unité du col de l'Échelle (prolongement probable de celle de Roche Bernaude, u.B) ; u.cN = unité de la Côte Névachaise (prolongement probable de celle de Gran Bagna, u.GB ) ; u.S = unité des Sette Fontane ; u.PE = unité piémontaise externe du Chaberton ; u.L = unités ligures.
a.G = anticlinal couché de la Pointe Gaspard ; s.B = synclinal couché de la Roche Bernaude (voir la page "Rois Mages").
f.Cl = faille de la Clarée ; ac.E = accident du col de l'Échelle ; f.A= faille des Acles.

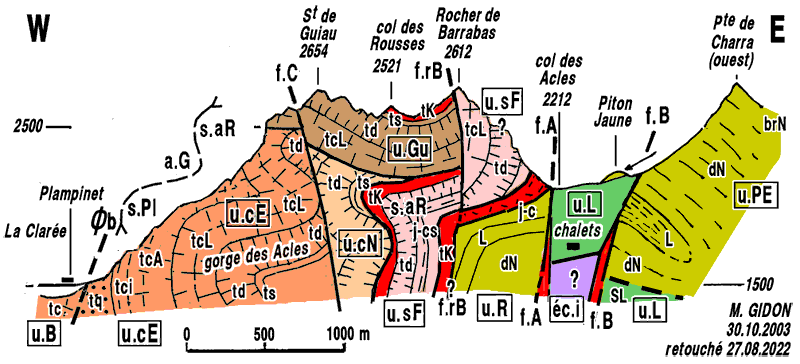

Coupe suivant les crêtes de rive droite (nord) du vallon des Acles

u.E
= unité du col de l'Échelle ; u.cN = unité de la Côte Névachaise ; u.S = unité des Sette Fontane (?) ; u.Pc = unité de Pécé ; u.L = unité ligure ; u.PE = unité piémontaise externe du Chaberton.
a.G = anticlinal couché de la Pointe Gaspard ; s.B = synclinal couché de la Roche Bernaude (voir la page "Rois Mages") ; a.P = anticlinal de Pécé (Rocher Barrabas).
f.Cl = faille de la Clarée ; f.AW = faille occidentale des Acles ; f.B = faille des Baisses (= faille orientale des Acles).
Pour simplifier on a délibérément omis de représenter la faille de la Casse, car elle se confond presque avec la surface de chevauchement de l'unité de Pécé (qu'elle recoupe et décale).




voir l'exposé spécial consacré au "linéament briançonnais oriental"
Stratigraphie - Tectonique - Relief de la région briançonnaise
