Massifs du Chablais et du Haut-Giffre
:
coupes structurales
aperçus sur l'architecture de ces massifs :
Place de ces deux massifs dans l'édifice structural frontalier franco-suisse :
version plus grande de cette image

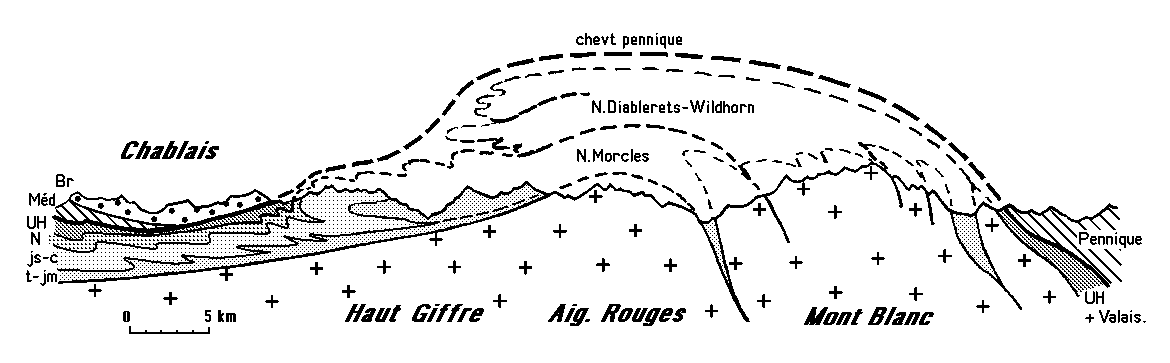

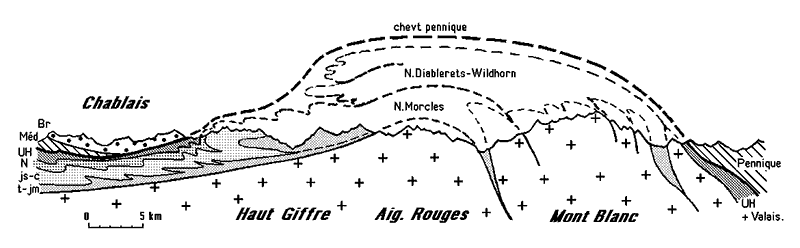

Coupe d'ensemble des massifs externes les plus septentrionaux des Alpes françaises
montrant la place et les rapports des différents ensembles
géologiques qui les constituent.
version plus grande

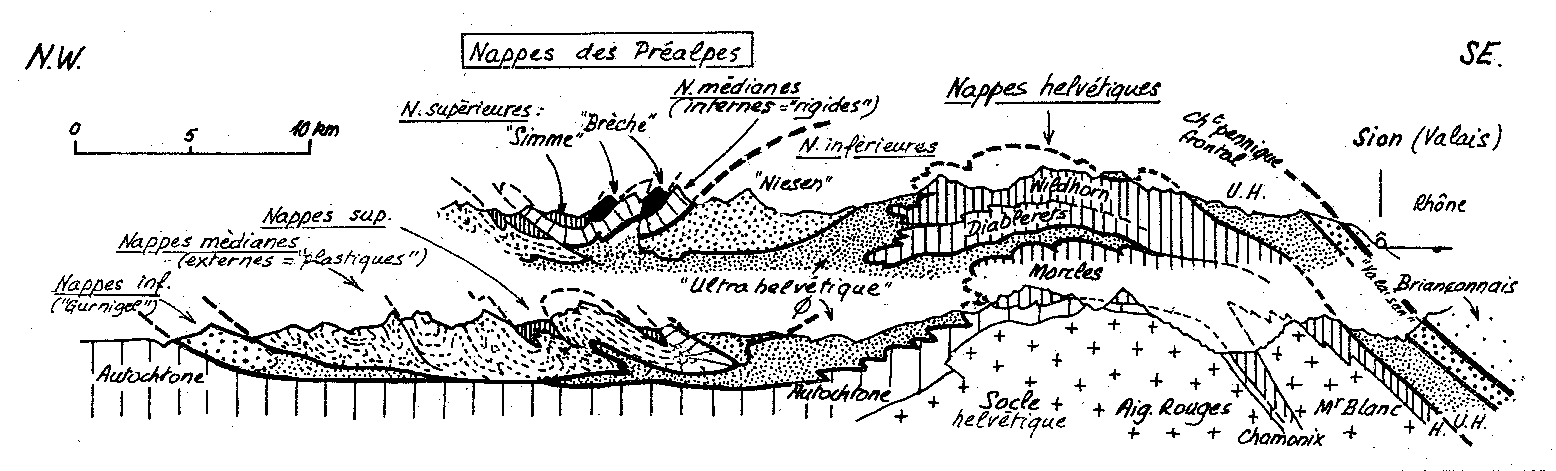

Coupes des deux rives de la vallée du Rhône
en amont du Léman
Dispositif structural du Chablais
version plus grande

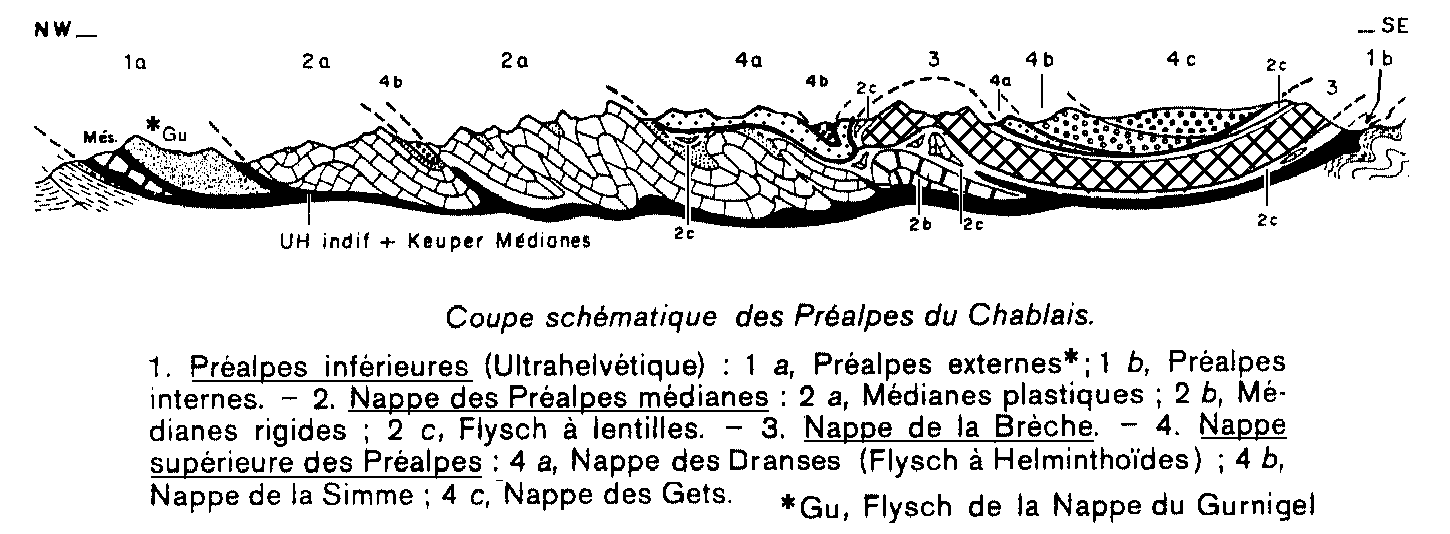

Coupe structurale du Chablais,
d'après le guide géologique des Alpes du Nord [Masson
éd.], retouché.
1 = Préalpes inférieures (1b correspond
en fait à la "formation olistolitique" de l'Oligocène
autochtone) ; 2 = Préalpes médianes ; 3 et 4 = Préalpes
supérieures.
Dispositif structural du Massif de Sixt - Haut Giffre :
Coupe structurale
schématique du  Haut-Giffre
nord-oriental (massif de Sixt) |
| Coupe structurale
schématique du Haut-Giffre
sud -occidental (massif de Platé) |
version plus grande de cette figure

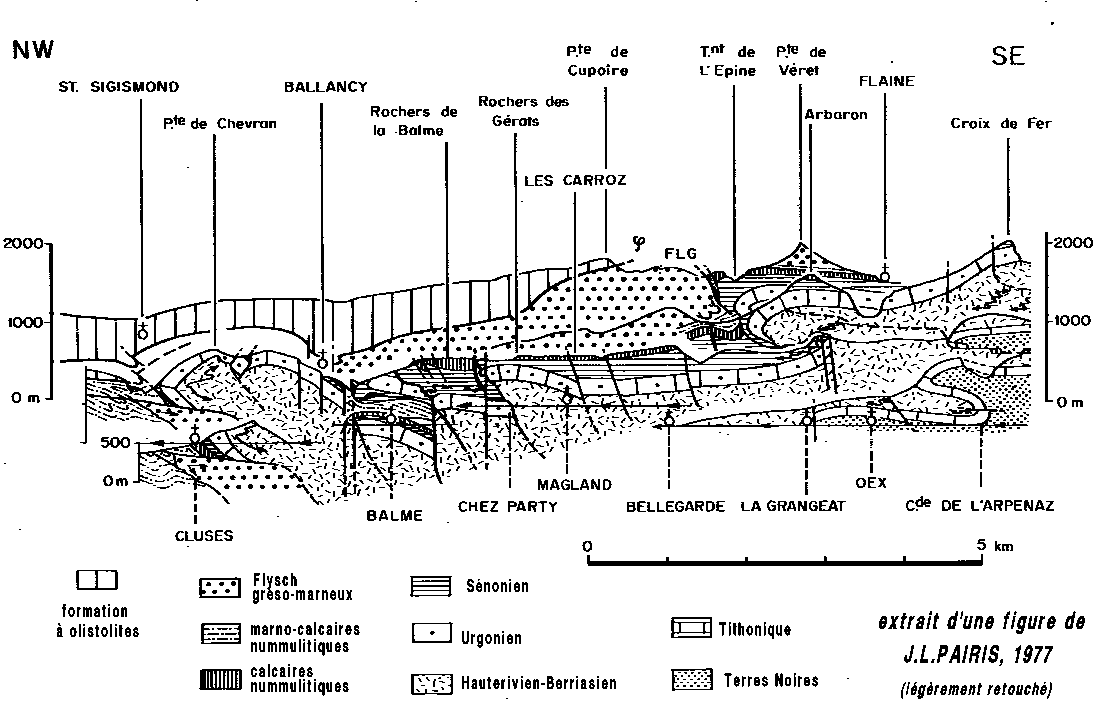

Coupe d'ensemble de la moitié aval de la rive droite
de la cluse de l'Arve
par J.L.PAIRIS (extrait de Charolais et al, 1977).
figure agrandissable

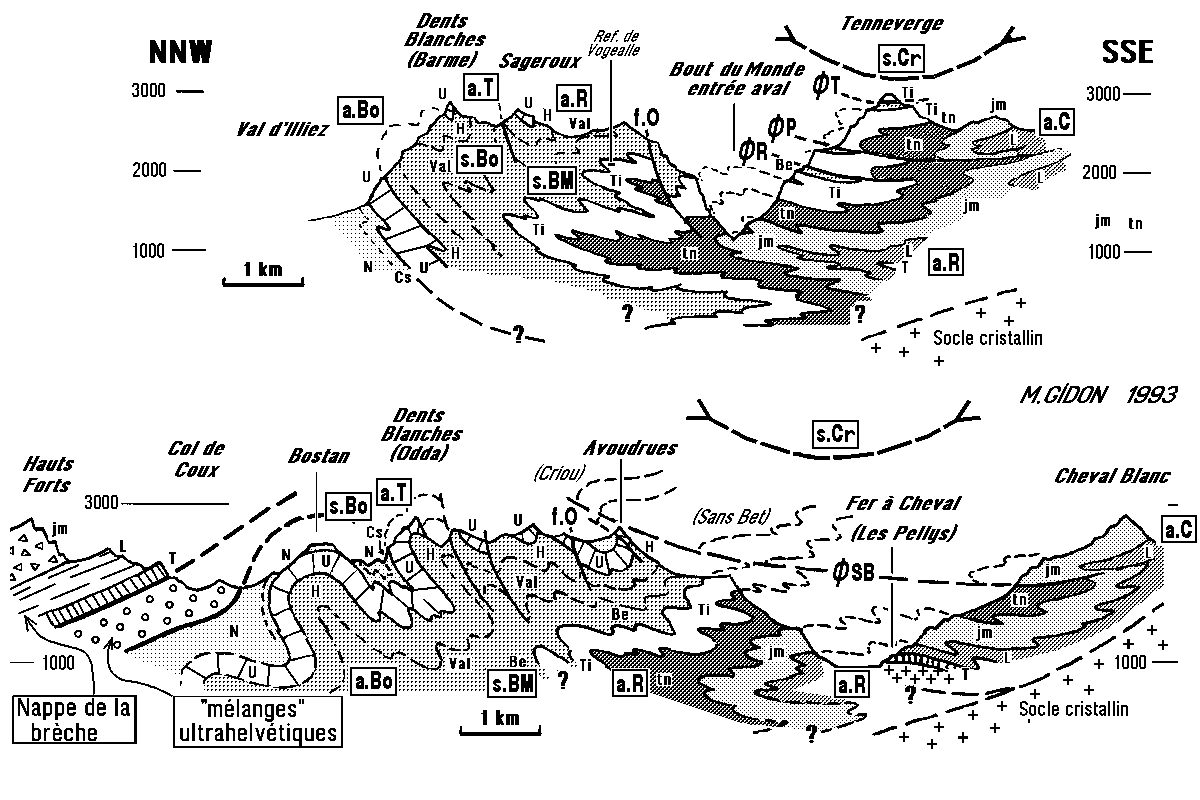

Deux coupes géologiques (un peu simplifiées)
à travers la partie septentrionale du massif de Sixt
(au nord du cirque du Fer-à-cheval et sur la transversale de ce dernier).
Localisation des coupes sur la carte,
en A et B (leur orientation est perpendiculaire aux axes des plis).
N.B. : l'épaisseur des Terres Noires est nettement exagérée
et beaucoup de replis sont dessinés de façon symbolique,
sans souci d'exactitude.
Plis "concentriques", dans le Crétacé
- Tertiaire : a.Bo = anticlinal de Bostan ;
s.Bo = synclinal de Bostan ; a.T = anticlinal du
Tuet ; ; s.Cr = synclinal du Criou
Plis couchés, "semblables", dans le Jurassique
inférieur et moyen : s.BM = synclinal du Bout-du-Monde
(le Tithonique de son flanc inverse n'affleure, en France, qu'à
l'est de la coupe, dans le fond du Bout-du-Monde) ; a.R
= anticlinal du Ruan ; a.C = anticlinal du Cheval Blanc
; a.B = anticlinal du Buet
ØT = chevauchement du Tenneverge ; ØP
= chevauchement du Prazon ; ØR = chevauchement du
Ruan ; ØSB = chevauchement de Sans Bet ;
f.O = faille des Ottans.Noter la différence de style ("dysharmonie"*)
entre les plis de l'Urgonien, relativement amples (presque "concentriques"*),
simples et modérément déversés, et
ceux du Jurassique moyen et inférieur, de type "semblable"*,
riches en replis parasites (en feuille de chêne*) et franchement
couchés.
Les rapports entre l'affleurement de cristallin et de Trias des
Pellys, d'une part, et les plis de la couverture et la surface
de chevauchement de la nappe de Morcles (tirets gras au sommet
du socle cristallin), d'autre part restent conjecturaux.
Le terme de "mélanges" ultrahelvétiques
désigne la formation olistolitique
qui clôt la sédimentation nummulitique.
version plus grande de cette image
Coupe synthétique de la partie méridionale du massif de Sixt
Afin de bien montrer les thèmes
majeurs de la structure cette coupe d'ensemble est allégée de
nombreux détails. Elle est basée sur la coupe naturelle
de la cluse
de l'Arve, qui fournit la clé de toute la tectonique
du massif.
Les différentes localités indiquées ne sont
pas toutes situées sur ce transect, beaucoup se situant
nettement plus au nord-est (leurs noms sont mis entre crochets), d'autres
sur une transversale plus sud-occidentale (leurs noms sont
mis entre parenthèses). La position qui leur a été
attribuée correspond seulement à leur situation
dans l'édifice tectonique.
Failles anté-nummulitiques : f.B = faille de Balme ; f.M = faille de Magland ; f.G = faille de la Grangeat .
Surfaces de chevauchement majeures : ØP =
surface de charriage des nappes des Préalpes ; ØMo = surface de charriage de la nappe
de Morcles (nappe helvétique inférieure) ;
Surfaces de chevauchement à l'intérieur de la
série stratigraphique subalpine : ØB = chevauchement de Balme ; ØMa = chevauchement de
Magland ; ØVA = chevauchement de Vange - Areu ; ØCB = chevauchement de Croise Baulet ;
P = chevauchement de la Pointe de Platé et d'Anterne.
Les noms des plis en forme de vastes ondulations qui affectent
l'ensemble de ces structures sont indiqués dans le haut
de la figure.
Les entailles naturelles de Sixt,
au nord, et de Megève,
au sud, mettent à jour une remontée du socle qui
indique qu'une autre ondulation y accidente aussi l'interface
socle - couverture (mais celle-ci est sans doute plutôt
associée à la formation du synclinal de Serraval
et de la demi-voûte des Aiguilles Rouges). Par ailleurs
cette géométrie, dessinée ici comme une douce
inflexion synforme, correspond peut-être, en fait, à
l'escalier limitant un bloc secondaire, ce qui pourrait expliquer,
entre autres, la remontée brutale du granite de La Motte
(au sud-ouest de Megève).
Sur cette figure les plis couchés n'apparaissent pas d'une
façon très claire car on voit surtout les surfaces
de chevauchement qui les sectionnent. Le pli majeur serait celui
du Buet, qui s'exprime au niveau du Tithonique par les replis
de la cascade d'Arpenaz.
