Guiers Mort : ancienne route des chartreux

à l'aplomb du pont et du tunnel de la Molière

Le tracé de l'ancienne route des chartreux est maintenant sectionné, 50 m en aval du tunnel de la Molière, et 100 m en amont du Pic de l'Oeillette, par l'entaille de quelques mètres de haut que le tracé de la D 520 b pratique dans l'Urgonien inférieur. La portion qui en subsiste au dessus de la route actuelle permet d'intéressantes observations. On peut rejoindre cette portion de la route par un sentier mal tracé qui part de l'appui aval du pont de la Molière (il grimpe sur la dalle structurale de la limite entre Urgonien inférieur et couches à Orbitolines). Il est plus facile d'emprunter, à l'entrée amont du tunnel de la Molière, côté torrent, un chemin d'exploitation forestière qui rejoint cette ancienne route en passant par dessus le tunnel.

Pour plus d'informations sur le contexte dans lequel s'inscrivent les point d'observation ci-après, se reporter aux pages Habert de Rochers et Chartroussette.

1/ - À partir du point où la piste rejoint l'ancienne route (où le sigle des chartreux est gravé en ronde bosse sur le mur rocheux) cette dernière suit, sur 50 m vers l'amont (est - nord-est), un mur naturel vertical qui est en fait constitué par le miroir de faille du décrochement de l'Oeillette (D1) (prolongement ouest de la branche septentrionale du décrochement de la Roche May)

image sensible au survol et au clic

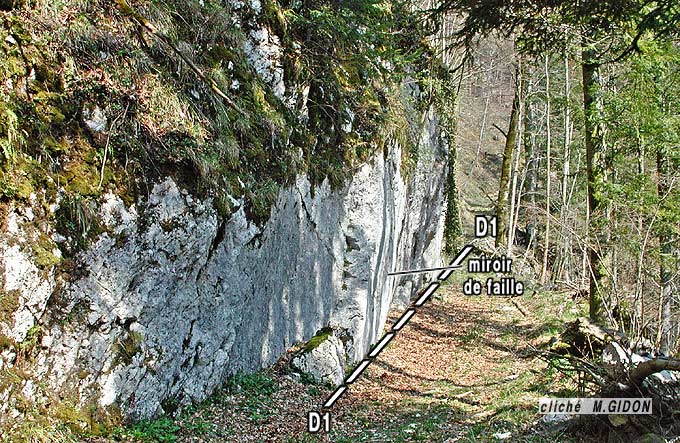

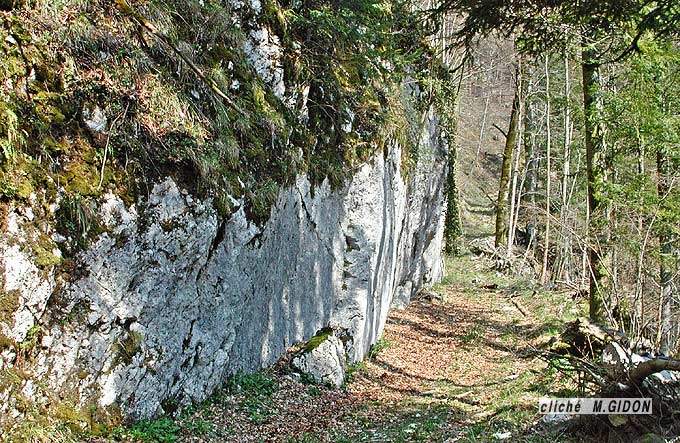

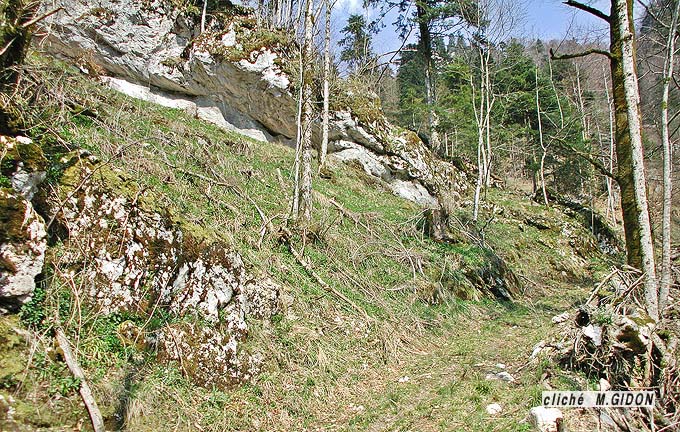

L'ancienne route des chartreux, à l'aplomb du tunnel de la Molière
vue d'aval, en direction du nord-est, depuis le point où aboutit la piste forestière venant du parking.
Le décrochement de l'Oeillette (D1) est vu presque d'enfilade.


image sensible au survol et au clic

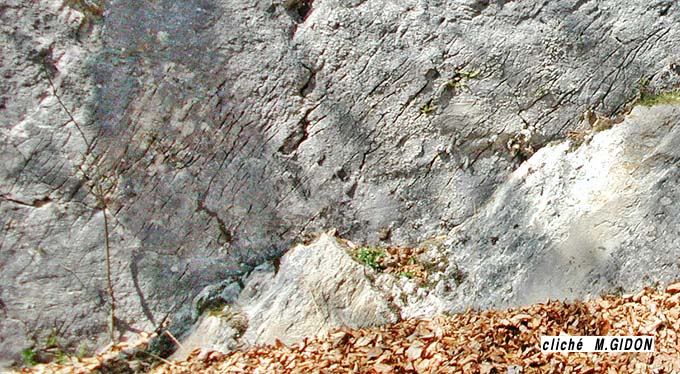

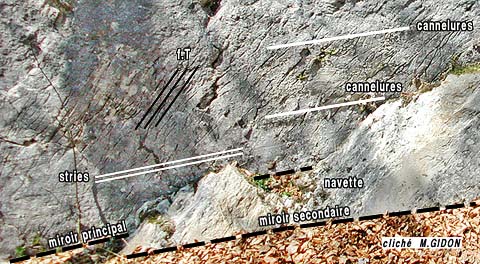

Détail du miroir de faille de la lèvre nord-occidentale
vu de face (du sud-est), à l'emplacement indiqué sur le cliché précédent.
f.T = section par le miroir des fentes de tension créées par le mouvement sur la lèvre nord-occidentale.

2/ - À l'endroit où ce chemin atteint le rebord supérieur du mur d'Urgonien de ce miroir, un sentier (mal visible au départ) permet de s'élever à flanc de pente vers le nord-ouest : il est dominé par un abrupt formant auvent, qui est constitué par une lame d'Urgonien broyé, reposant sur du Sénonien fortement schistosé : il s'agit de l'Urgonien du flanc occidental de l'anticlinal médian, qui est étiré le long de la surface de chevauchement secondaire (Ø'2) de ce dernier.

image sensible au survol et au clic

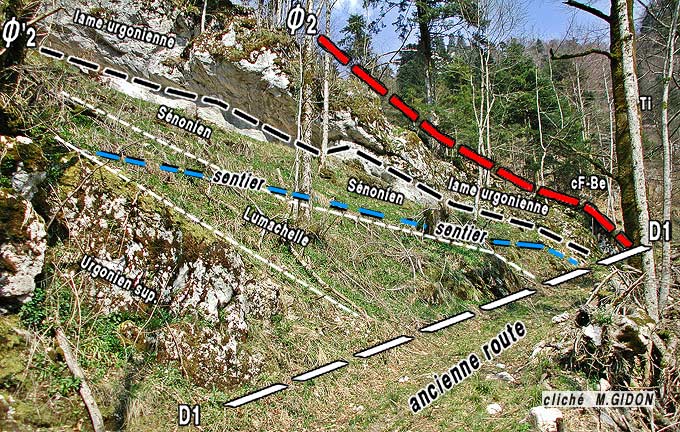

L'ancienne route des chartreux, à l'intersection des fractures, vue d'aval, en direction du nord - nord-est.
Ø2 = surface de chevauchement principale, séparant la lame d'Urgonien broyé et les terrains plus récents (calcaires du Fontanil et Berriasien laminés + Tithonique) du flanc ouest de l'anticlinal médian ; Ø'2 = surface de chevauchement secondaire à la base de la lame d'Urgonien broyé (cette cassure s'amortit vers l'amont, faisant place à un contact stratigraphique Sénonien - Lumachelle - Urgonien).


image sensible au survol et au clic

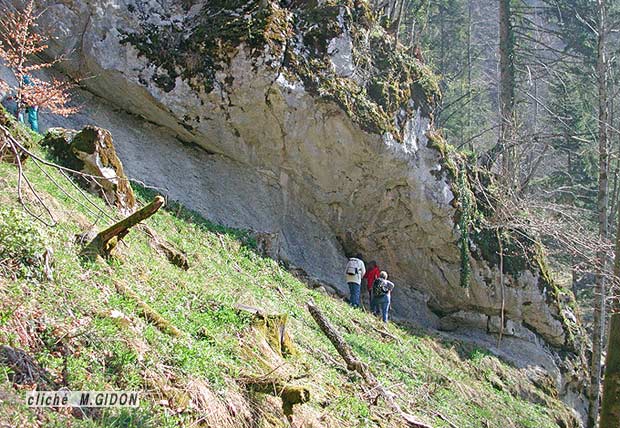

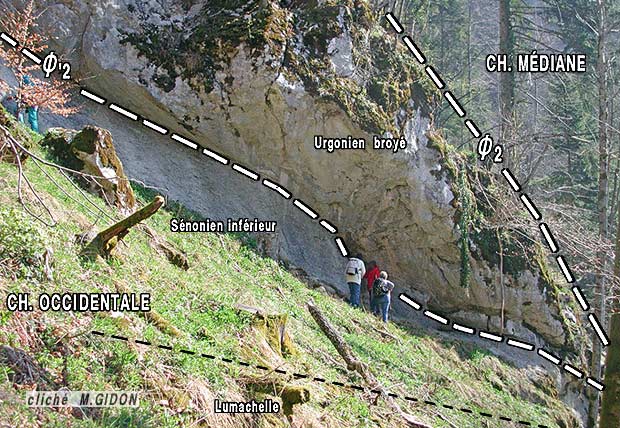

Le chevauchement de la Chartreuse médiane, dans le versant dominant le tunnel de la Molière, 20 m au dessus de l'ancienne route des Chartreux
Ø2 = surface de chevauchement principale ; Ø'2 = surface de chevauchement secondaire à la base de la lame d'Urgonien broyé.


image sensible au survol et au clic

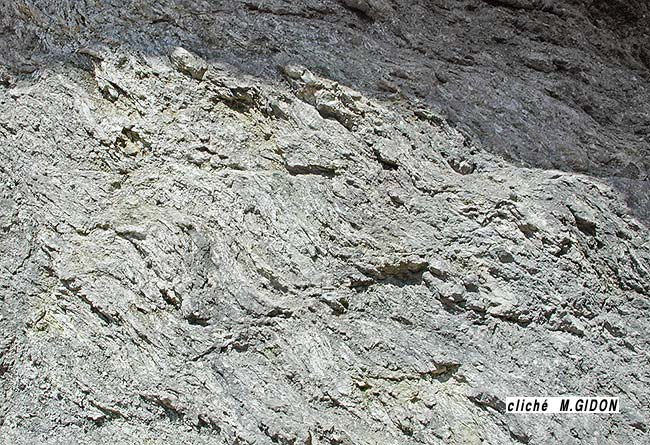

Vue rapprochée du Sénonien sous l'auvent
hauteur de l'affleurement : 2 m. ; interprétation dans le schéma ci-après
Ø'2 n'est qu'un tracé virtuel destiné à montrer l'attitude de la surface de chevauchement (celle ci se trouve 1 m plus haut).

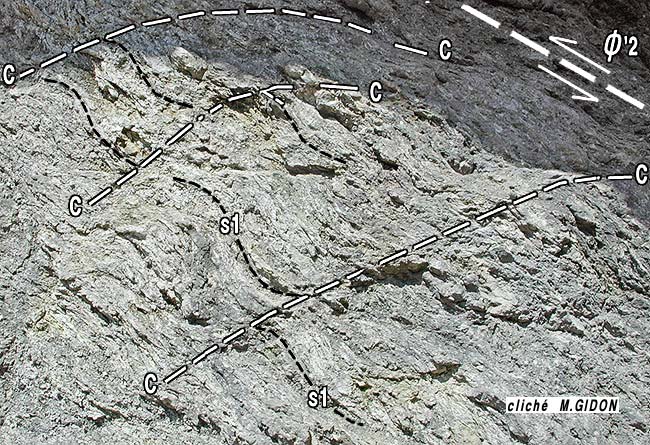

Schéma de détail des dispositions microtectoniques observables sous l'auvent urgonien :
S1 = schistosité (noter sa torsion sigmoïde, due aux crochons induits par le mouvement sur les surfaces C) ; C = surfaces de cisaillement (microfailles de Riedel), garnies d'un fil de calcite et crochonnant la schistosité.



La structure de ce petit secteur est résumée par la moitié gauche du schéma perspectif ci-après :


N.B. Pour rendre le schéma plus clair, l'orientation de D1 et D2 est indiquée comme orthogonale à l'axe de l'anticlinal médian : en fait ces failles sont SW-NE et l'axe anticlinal est sensiblement S-N.
Pour plus de détails et pour les explications qu'appelle ce schéma (notamment les numéros 6a, 6b et 6c), voir le fascicule n°1K et la coupe du Guiers.


Une excursion dans les pentes plus élevées du versant est décrite à la page Chartroussette
Le secteur routier des "Trois tunnels" de la Molière est étudié à la page de ce nom.
aperçu d'ensemble sur la Vallée du Guiers Mort .
