Les chaînons de
la Stura et de la Maira
|
stock provisoire de figures
Carte
structurale d'ensemble
figure à
agrandir ! ; extrait de la publication
n° 059
A) Autochtone : 1, Cristallin autochtone ; 2,
Mésozoïque autochtone ; 31, Tertiaire autochtone (Grès
d'Annot) ; 4, Coussinet de « Flysch noir », à
olistolites supportant les unités allochtones.
B) Subbriançonnais : 5, Unité du Monte Salé
; 6, Unité de la Cima Piconiera, unité de Servagno,
7, Unité du Monte Giordano, unités du Val Chiaffrea,
des Due Uomini, du Gias Rabbie ; 8, Unités du Monte Ruissas
et du Vallone Serour.
C) Briançonnais : 9, Masses de gypses et cargneules
(Margherina, Valcavera, etc.), 10, Terrains siliceux (bandes de
l'Oserot et de la Gardetta et Briançonnais interne de la
« zone axiale permo-houillère ») ; 11, «
Nappe » de Rocca Peroni : unité de la Vicariotta
(Bersezio), unités de la Cima di Test et du Monte Omo ;
12, « Nappe » du Rouchouze : unités du Monte
Oserot et de la Testa dell'Iretta, unité du Monte Viridio
13, « Nappe » de Sautron : Monte Cassorzo et Rocca
la Meja, unités des Rocce Ciarmetta et de Rocca Parvo.
D) Zone des Schistes lustrés : 14, Schistes lustrés
des unités 4 (Costa Chiop) et 3 (Punta Castellar).
Nota : Dans chaque unité les figurés discontinus
(tiretés) représentent les terrains néocrétacés
et tertiaires. La grande faille de Bersezio est figurée
par une alternance de points et de tirets gras, les autres failles
par de simples traits et les chevauchements tangentiels par des
traits barbulés (barbules du côté de la masse
chevauchante).
Le schéma est assez largement hypothétique en ce
qui concerne la rive droite de l'Arma à l'E de Rabbie.
Constitution lithologique et stratigraphique
version plus
grande (nouvelle fenêtre)
; extrait de la publication n° 059

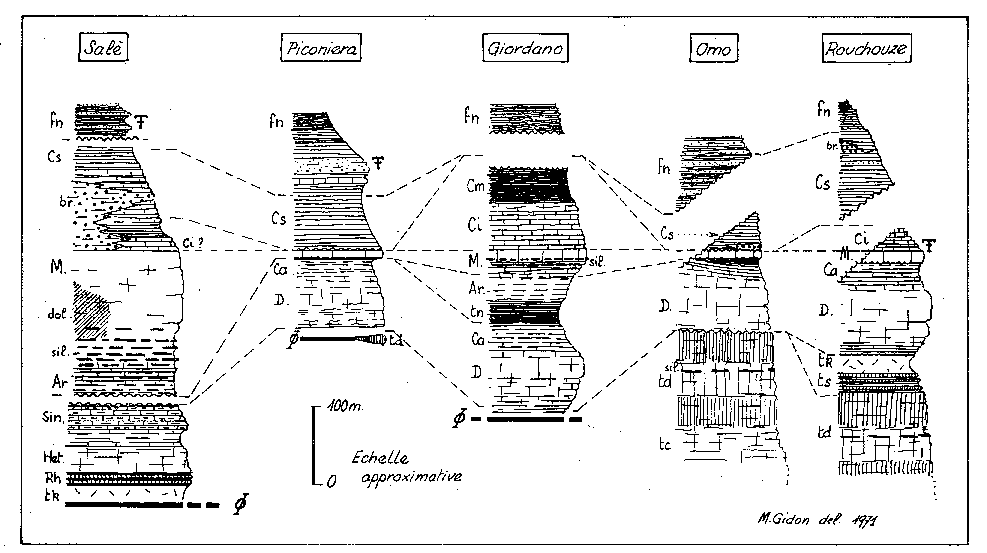

Tableau de comparaison des séries stratigraphiques
des principales unités tectoniques
Les unités les plus externes sont disposées à
gauche et les plus internes à droite.
Les unités Omo et Rouchouze se rattachent au
domaine briançonnais sensu stricto par la présence
d'une épaisse semelle de carbonates triasiques. Les autres
unités, plus externes se rattachent au domaine subbriançonnais
par le décollement de leur succession jurassique et l'absence
de Trias moyen qui en résulte.
Abréviations : fn, Faciès « flysch noir »,
cs, Faciès calcschistes du Crétacé supérieur
et de l'Éocène (br : brèches de niveaux divers)
; cm, Crétacé moyen ; ci, Néocomien ; M,
Faciès calcaire du sommet du Malm (sil. : niveaux à
silex) ; Ar, Calcaires argileux « argoviens », tn,
Faciès « terres noires » (Oxfordien), Ca, «
Callovien » ; D, Barre calcaire du Dogger ; Sin., Sinémurien
(?) ; Het., Hettangien (?) ; Rh, Rhétien ; tk, Cargneules
triasiques ; ts, Schistes, brèches et dolomies «
postladiniennes » ; td, Dolomies ladiniennes ; tc, Calcaires
anisiens.
Planches de coupes
structurales
des chaînons de rive gauche
de la Stura

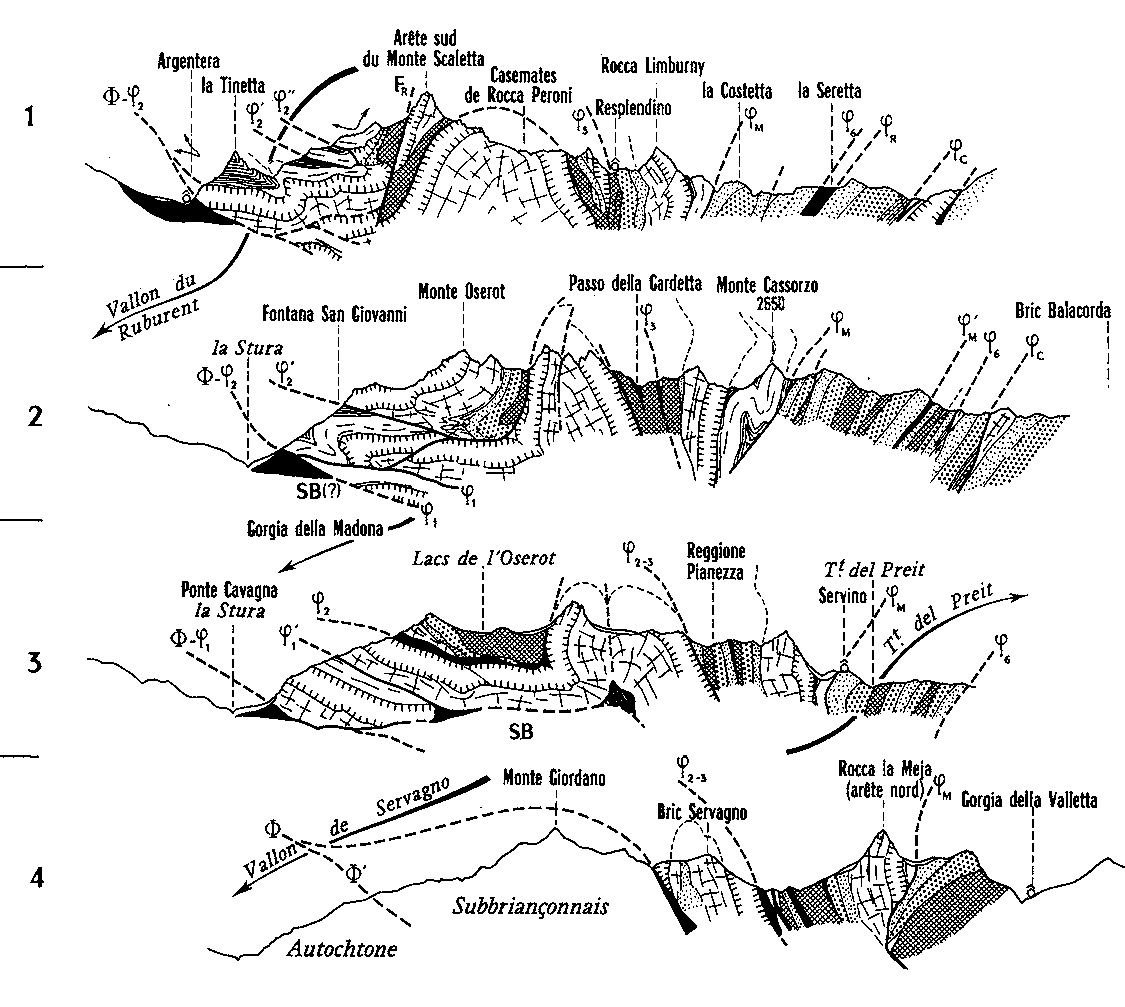

Coupes sériées au travers des secteurs
de l'Oserot et de Bandia
extrait de la publication
n° 059 (1972)

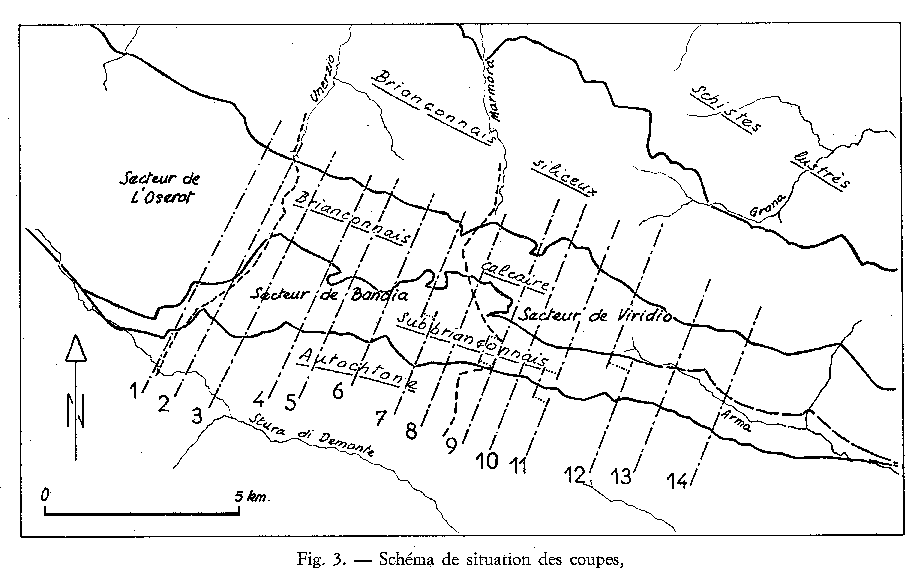

Schéma de situation des coupes tectoniques
(comportant l'indication des subdivisions tectoniques majeures
et la subdivision morphostructurale en trois secteurs)

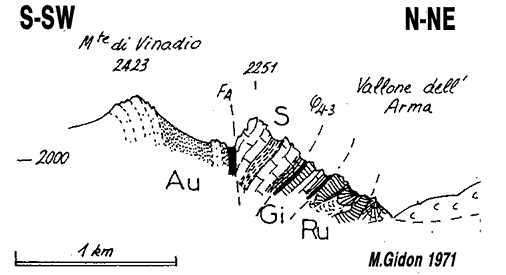

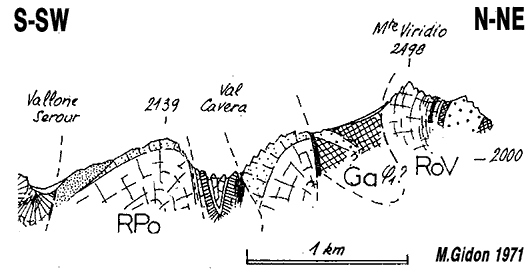

Légende commune aux deux planches de coupes
ci- après :
FA, Fracture cisaillant les nappes au contact de l'Autochtone
; FB, Faille Bric Bernoir - Bric Servagno - Bandia Colle Salé
; FG, Faille de la Gardetta ; ø, Surfaces de charriage
des diverses unités.
Al A2, A3 A4, anticlinaux ; S1 S2, S3, synclinaux de l'unité
du Giordano (voir fig. 7-8 et 10).
Sa, Nappe de Sautron ; Ga, Unités siliceuses de la Gardetta
et de la Punta Parvo (semelle de la nappe de Sautron ?) ; Ma,
Gypses et cargneules de la Margherina (coussinet basal de l'Unité
de la Gardetta) ; Ro, Nappe du Rouchouze (RoV, Unité de
Viridio) ; RP, Nappe de Rocca Peroni (PRo, Unité de l'Omo
; RPt, Unité de la Cima di Test) ; Ru, Unités du
Monte Ruissas et du Vallone Serour ; Gi, Unités du Giordano,
du Val Chiaffrea, des Due Uomini et du Gias Rabbie ; Pi, Unités
de fa Piconiera et de Servagno ; Au, Autochtone.
|
|
agrandir
(nouvelle fenêtre)

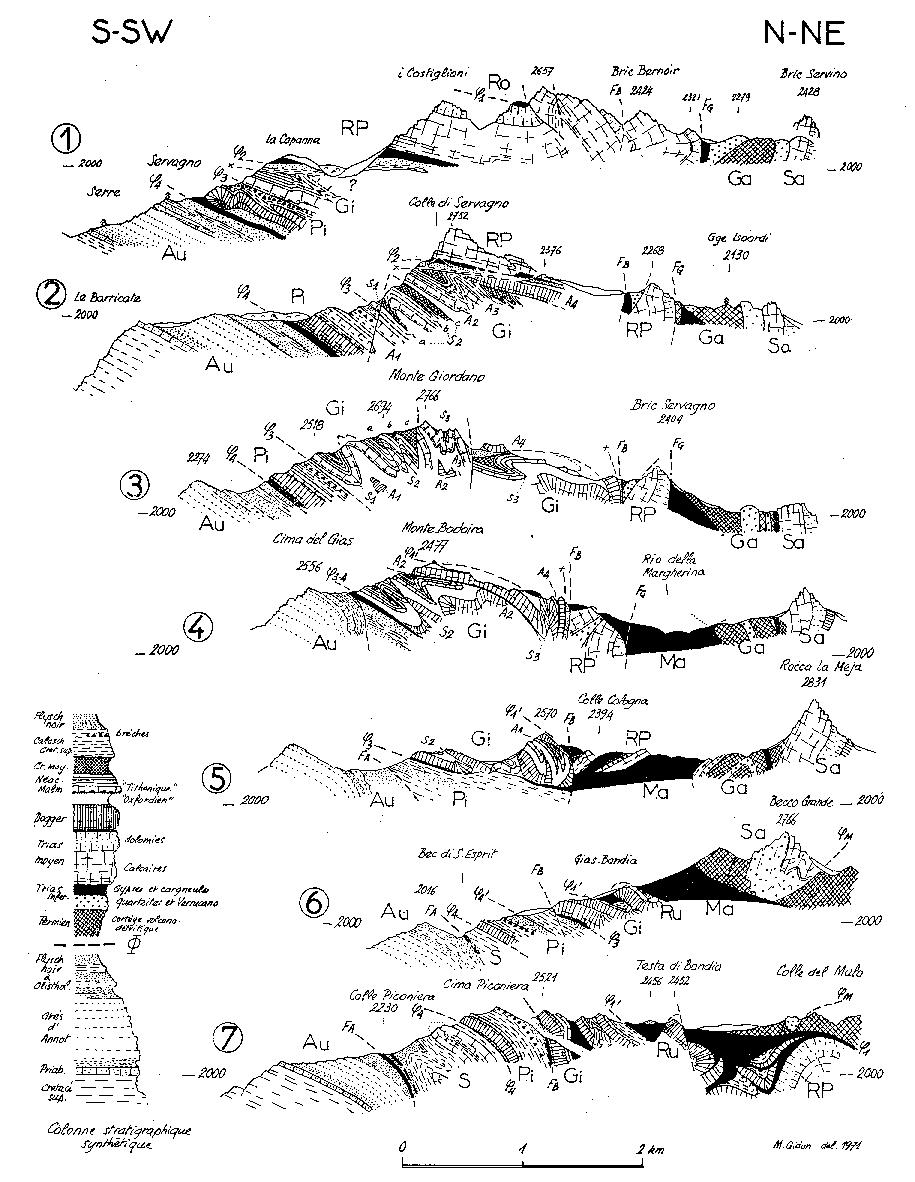

Planche 1 : partie nord-ouest
coupes 1 - 7
et légende stratigraphique |
agrandir (nouvelle fenêtre)

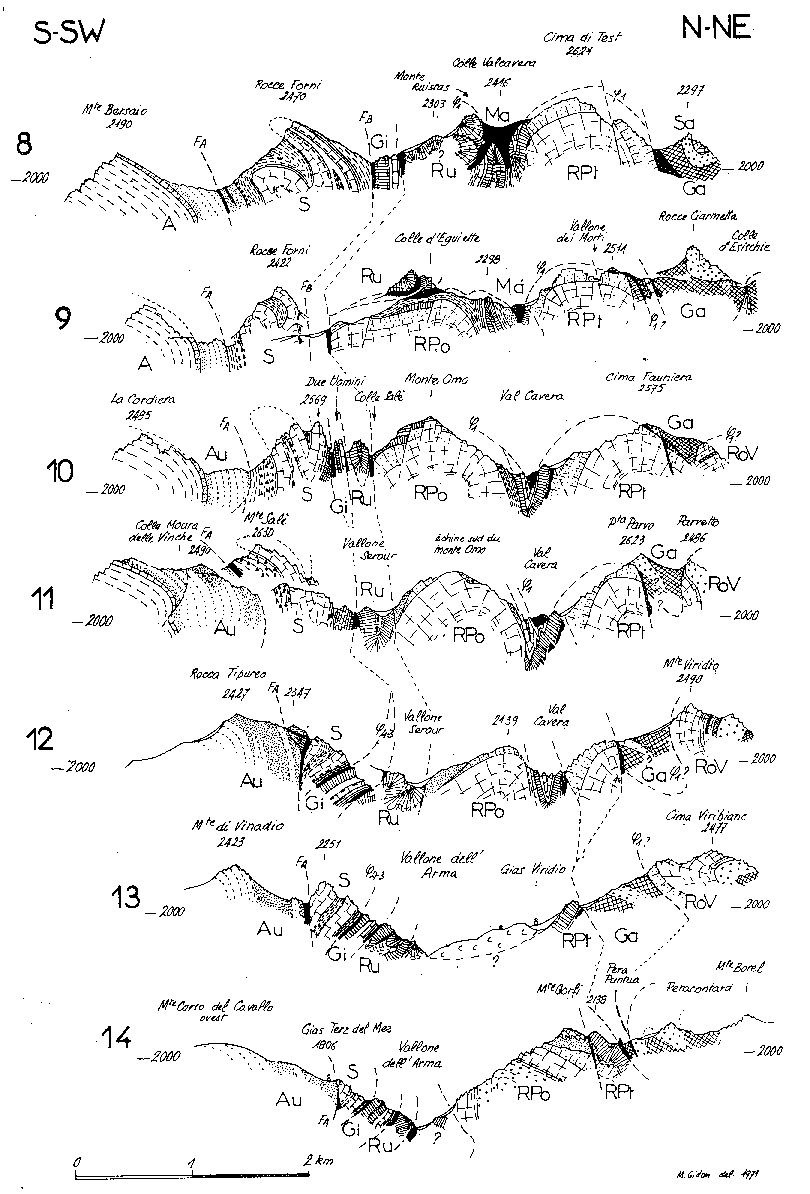

Planche 2 : partie sud-est
coupes 8 - 14
(légende stratigraphique sur la planche 1) |
