La montagne de Ratz : abrupts occidentaux

La coupe par la vallée de l'Isère du chaînon jurassien le plus oriental

Le chaînon du Ratz est le dernier relief que coupe la trouée de l'Isère avant de déboucher dans la large plaine alluviale (à remplissage lacustre) de Moirans. Il se rattache au domaine jurassien* tant par sa série stratigraphique, pauvre en niveaux marneux, que par sa structure et son relief. C'est en effet un "mont"* bien caractérisé, dont la voûte est moulée sur celle d'un pli d'ampleur kilométrique, l'anticlinal du Ratz, dont le style est franchement "coffré"* (avec une large voûte plate). Ce dernier se poursuit en outre loin vers le nord (voir la page "Miribel") pour finalement rejoindre les chaînons jurassiens du Bugey.

image sensible au survol et au clic

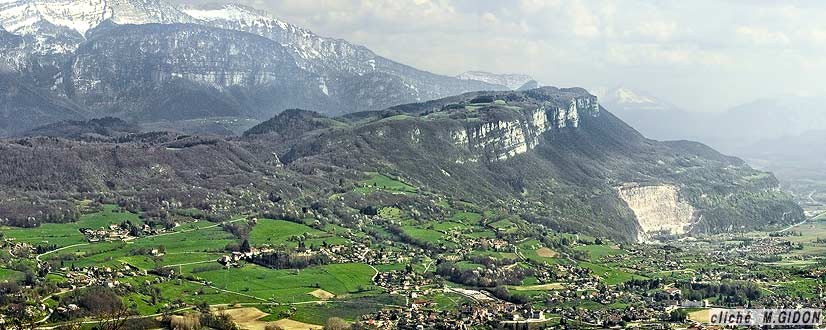

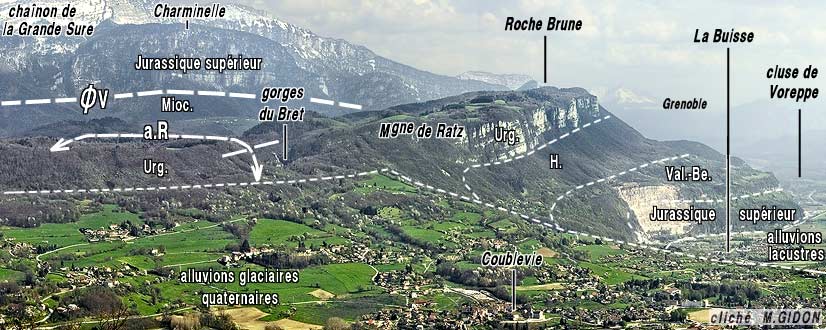

La partie septentrionale de la montagne de Ratz, vu du nord-ouest, depuis le belvédère de la statue de la Vouise (au NE de Voiron).
a.R = axe de la voûte urgonienne coffrée de l'anticlinal de Ratz (l'axe indiqué, légèrement plongeant vers la gauche (vers le nord) est celui de la charnière occidentale du pli ; Ø.V = chevauchement de Voreppe (limite entre les chaînons subalpins et jurassiens).

Ce pli subit une culmination de sa voûte au niveau de la trouée de l'Isère puis se prolonge, plus au sud, en rive gauche, dans le chaînon symétrique de la Dent de Moirans (où la forme du pli est d'ailleurs beaucoup mieux visible qu'en rive droite).

image sensible au survol et au clic

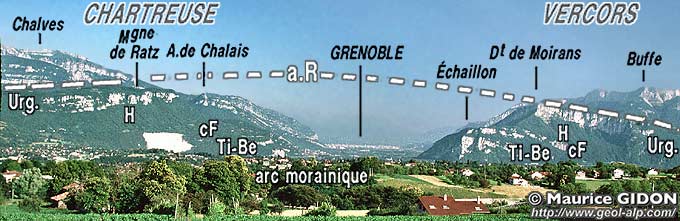

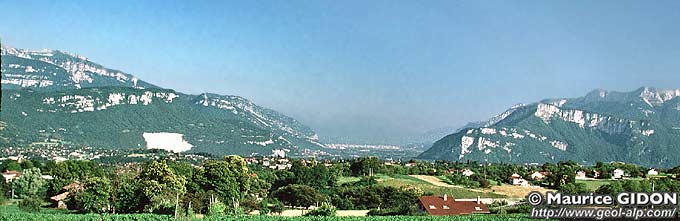

La trouée ("cluse") de l'Isère depuis son débouché aval : vue prise dans l'axe de la cluse, depuis la ligne de moraines de Charauze (Bas Dauphiné : collines du Voironnais).
a.R = axe de la voûte urgonienne de l'anticlinal de Ratz, presque perpendiculaire à la direction du regard . Noter que cette voûte dessine une culmination (et non un ensellement ...) à l'emplacement où elle est tranchée par la vallée de l'Isère.
On distingue bien la blessure blanche de la carrière de La Buisse, ouverte, au flanc ouest de la montagne de Ratz, dans les calcaires du passage Jurassique - Crétacé inférieur (Ti-Be).

En fait les deux rives de la cluse ne se correspondent pas exactement car elles sont décalées dans le sens dextre par une cassure qui passe sous les alluvions de l'Isère. Cette faille des Balmes (ou "faille du Ratz") est cependant observable en rive droite à l'extrémité méridionale de la montagne de Ratz, au niveau du village de La Crue de Moirans (voir la page spéciale).

image sensible au survol et au clic

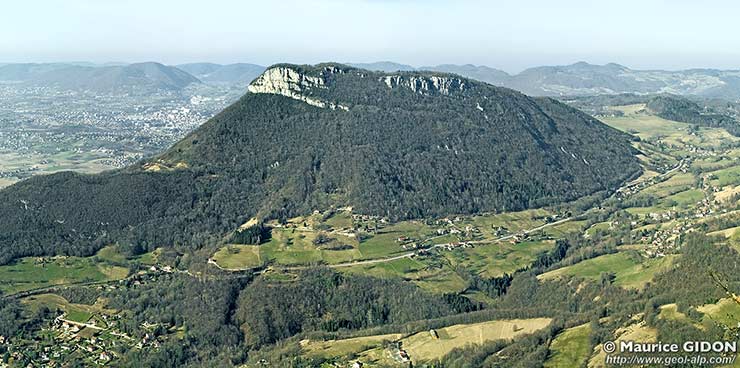

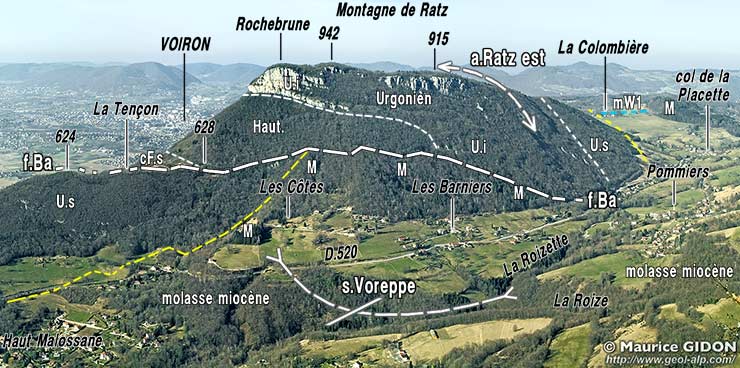

La rive droite (nord-ouest) du vallon de La Placette
, vus du sud, depuis le Rocher de Bellevue (arête sud de l'Aiguille de Chalais).
a.Ratz est = charnière orientale de l'anticlinal coffré* du Ratz (= flexure de la Dent de Moirans) ; f.Ba = faille des Balmes ; la surface de transgression* du Miocène sur l'Urgonien est figurée en jaune.
Le tracé de la faille des Balmes se perd à la hauteur de Pommiers, sous les alluvions glaciaires qui garnissent le vallon de la Roizette : concernant son prolongement éventuel en direction du NE voir les pages "Ratz sud" et "Trois Fontaines".


Cette cassure traverse l'anticlinal du Ratz à peu près là où le chaînon est tranché par la cluse de l'Isère : cela incite à penser que la présence de cette faille a contribué à déterminer le tracé de la cluse à ce niveau du cours de l'Isère, même si la faille n'a pas guidé le tracé de la vallée, puisqu'elle est orientée très obliquement par rapport au cours de l'Isère. En effet il est un peu paradoxal que la rivière ait d'autre part choisi de couper le pli là où culmine la voûte de ce dernier.

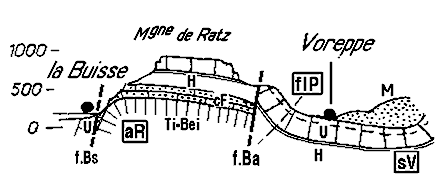

Coupe transversale schématisée du chaînon du Ratz
Pour représenter la totalité de la structure le tracé de la coupe combine en réalité deux tronçons, l'un et l'autre E-W mais décalés en latitude : sa moitié ouest passe au nord, par la Buisse et la moitié orientale plus au sud, par Voreppe.


Le versant ouest de la montagne de Ratz domine la plaine alluviale entre La Crue de Moirans et La Buisse par deux lignes de falaises qui courent parallèlement et à peu près horizontalement : elles correspondent à une section du pli occidental qui est presque parallèle à son axe à la faveur de laquelle tout son flanc ouest et sa charnière ont été enlevés ; elle le coupe toutefois avec un biseau tel que le versant sectionne cette charnière au niveau du village de la Buisse (elle affleure ensuite dans les pentes ouest de la montagne au nord de ce village, notamment à l'entrée aval des gorges du Bret).

image sensible au survol et au clic

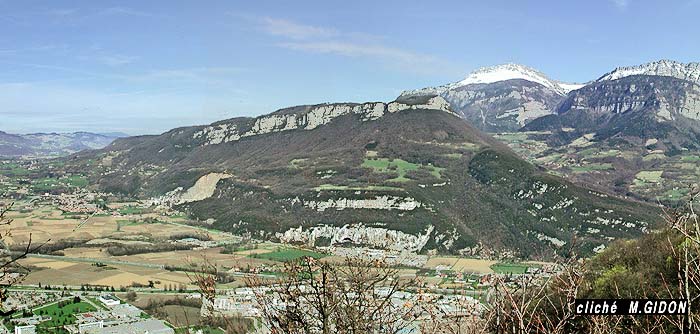

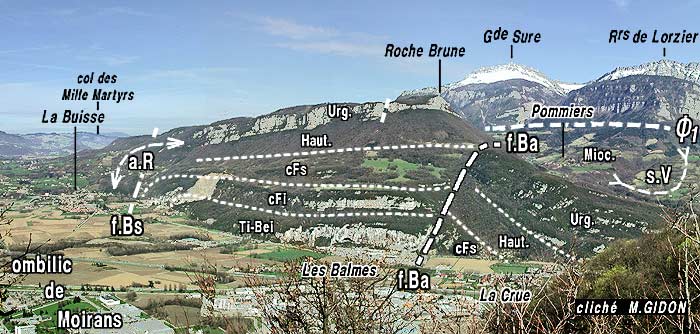

Le versant ouest de la Montagne de Ratz et la plaine alluviale de Moirans, vus du sud-ouest, depuis le Bec de l'Échaillon (vue oblique à l'axe du pli, mais presque dans le plan de la faille du Ratz).
cFi = calcaires du Fontanil inférieurs (faciès massif, périrécifal = "marbre bâtard") ; Ti-Bei = calcaires coralligènes de l'Échaillon (faciès jurassien du Tithonique-Berriasien inférieur).
a.R = charnière occidentale de l'anticlinal coffré* du Ratz ; f.Bs = faille de la Buisse ; f.Ba = faille des Balmes ("du Ratz") ; s.V = synclinal de Voreppe ; Ø1 = chevauchement de la Chartreuse occidentale (= faille de Voreppe).


plus de précisions sur les abords de La Buisse
plus de précisions sur la faille des Balmes

D'autre part, au nord du débouché de la cluse, entre Les Balmes (= la Crue de Moirans) et La Buisse, les abrupts du chaînon sont orientés N-S, presque parallèlement à l'axe du pli. C'est pourquoi les deux falaises, celle de l'Urgonien en haut et celle du Jurassique supérieur en bas, ne s'abaissent que très faiblement vers le nord, suivant en cela le plongement axial de la voûte du pli.
Ces abrupts n'appartiennent plus à la cluse de Voreppe. Ils ont été créés par l'érosion glaciaire, en marge est de la loupe de glace qui s'étalait alors dans l'"ombilic de Moirans", en affouillant les molasses miocènes du Bas Dauphiné, qui tapissaient le flanc ouest du chaînon.

Enfin, au nord de La Buisse, la falaise inférieure disparaît et la supérieure se fait beaucoup plus discrète (voir la page "La Buisse". Cela vient de ce que le cours du glacier s'infléchissait là vers l'ouest et cessait d'attaquer le flanc de la montagne. Il y a plutôt abandonné les matériaux qu'il transportait sous forme d'un enduit morainique accidenté de bourrelets.

image sensible au survol et au clic

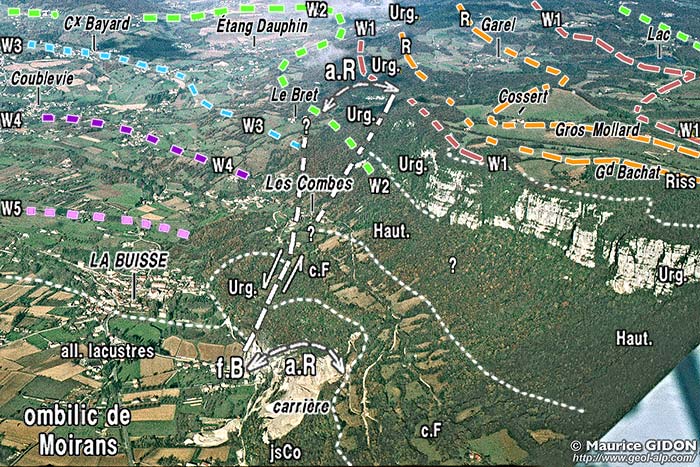

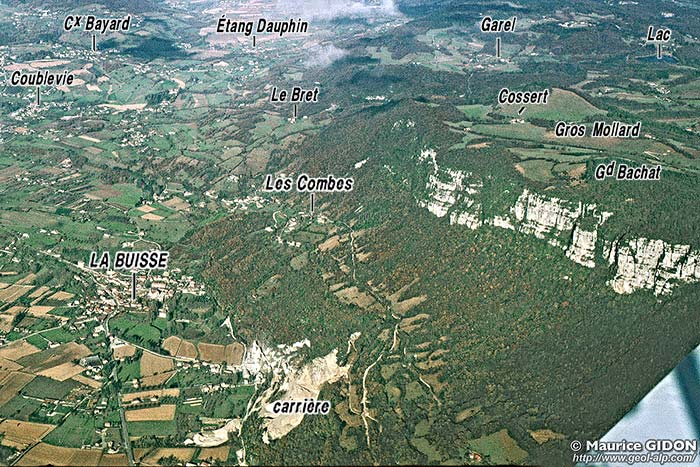

La marge orientale du Voironnais et la montagne de Ratz, vues d'avion du sud-ouest depuis l'aplomb de la Crue de Moirans.
On a représenté en tirets gras de couleurs les arcs morainiques du Voironnais. Ils se terminent vers le SE en s'appuyant sur le relief de bedrock* de la montagne de Ratz (à l'exception de ceux du premier stade de retrait [W1] du Würm et d'un chapeau de moraine rissienne). voir la carte morphologique de la montagne de Ratz.
a.R = anticlinal du Ratz (charnière occidentale) ; f.B = faille de la Buisse

En s'éloignant ainsi du faîte de la montagne le glacier a également respecté le flanc ouest du pli, qui est brièvement visible au niveau du village. On observe qu'il y est rompu par une faille de la Buisse, subverticale, parallèle à l'axe du pli et dont le compartiment ouest est abaissé (faille extensive) : elle prolonge sans doute vers le nord la faille de Montaud, par un tracé masqué sous la plaine alluviale mais qui en suit de près la limite.

Le fait que, au sud de la Buisse, le flanc ouest de l'anticlinal du Ratz ne soit nulle part visible (enlevé par l'érosion qui a ouvert la plaine de Moirans) a certainement pour cause accessoire le fait que, dans sa lèvre ouest, le jeu de cette faille avait abaissé jusque sous le niveau actuel de la plaine l'Urgonien du flanc occidental du pli : ainsi le glacier n'a-t-il eu à déblayer presque que de la molasse pour atteindre le miroir de faille. Cette circonstance a contribué à donner au flanc de vallée le classique profil en U, qui est donc ici assez trompeur sur son origine, d'autant que le fond plat correspond à un colmatage alluvial lacustre.


image sensible au survol et au clic

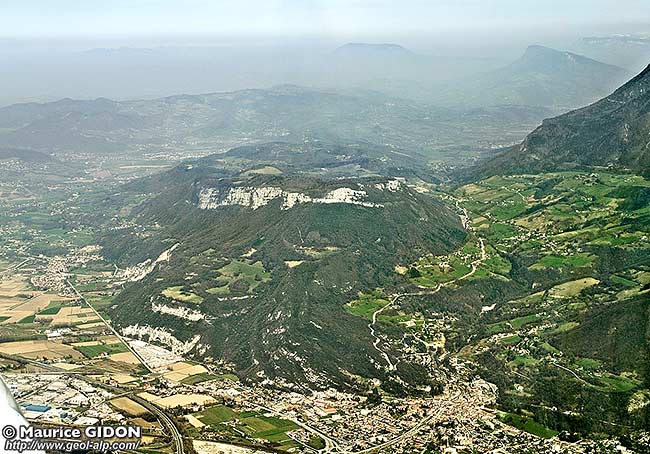

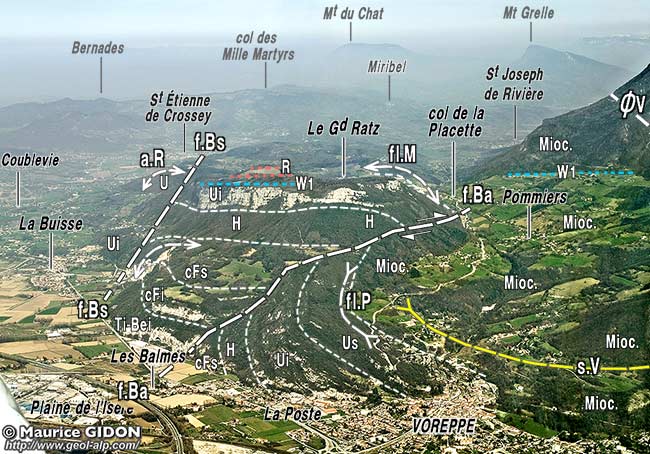

Le versant sud et la partie sommitale de la montagne de Ratz
vus du sud, d'avion, depuis l'aplomb de Veurey.
Sous cet angle la montagne est vue d'enfilade, selon l'axe de l'anticlinal du Ratz : on perçoit mieux ainsi combien la voûte de ce pli est large et plate : c'est un pli coffré* (= à deux charnières) bien caractérisé, dont a.R représente la charnière occidentale et fl.M (= flexure de la Dent de Moirans) la charnière orientale.
En arrière-plan la voûte de l'anticlinal se poursuit au delà de Saint-Étienne de Crossey, son Urgonien passant sous les dépôts glaciaires du col des Mille Martyrs.
Du côté sud, l'anticlinal est tranché obliquement par la faille des Balmes (f.Ba) qui décale vers la gauche le synclinal de Voreppe (s.V) et ramène ainsi son flanc ouest devant la voûte de l'anticlinal du Ratz.
Le flanc ouest du pli est rompu par la faille, subverticale, de la Buisse (f.Bs) mais celle-ci passe au delà de la limite des affleurements, sous la couverture d'alluvions
fl.P = flexure de la Poste de Voreppe (charnière de raccord entre le fond du synclinal de Voreppe et son flanc ouest).
Ti-Bei = calcaires coralligènes de l'Échaillon (faciès jurassien du Tithonique-Berriasien inférieur).
W1 (en bleu clair) = moraines du 1° stade de retrait de Würm ; R (en rose) = moraines rissiennes.







explications complémentaires sur l'organisation des dépôts quaternaires de la région
cartes géologiques au 1/50.000° à consulter : feuille Grenoble
