Col de l'Échelle, Aiguille Rouge
rive gauche de la Clarée à l'est de Névache

À l'est de Névache et du plateau des Thures (voir la page "Crête du Vallon") le vallon du col de l'Échelle s'allonge vers le nord depuis la vallée de la Clarée, entre les petits chaînons de l'Aiguille Rouge et de la Côte Névachaise. Il est emprunté par la route D.1 qui permet de passer en voiture de la vallée de la Clarée (bassin de la Durance) à celle de Bardonecchia (bassin de la Doire Ripaire, Italie), en franchissant les abrupts du Passo della Scala qui tombent sur la Vallée Étroite.
image sensible au survol et au clic

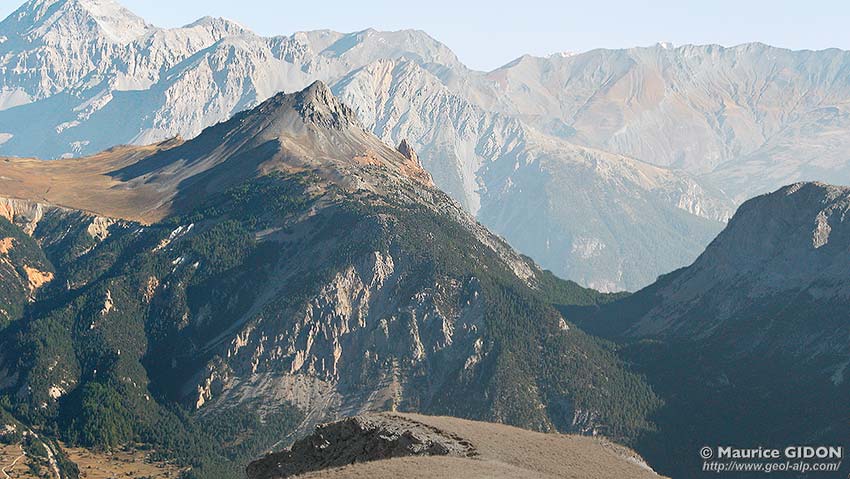

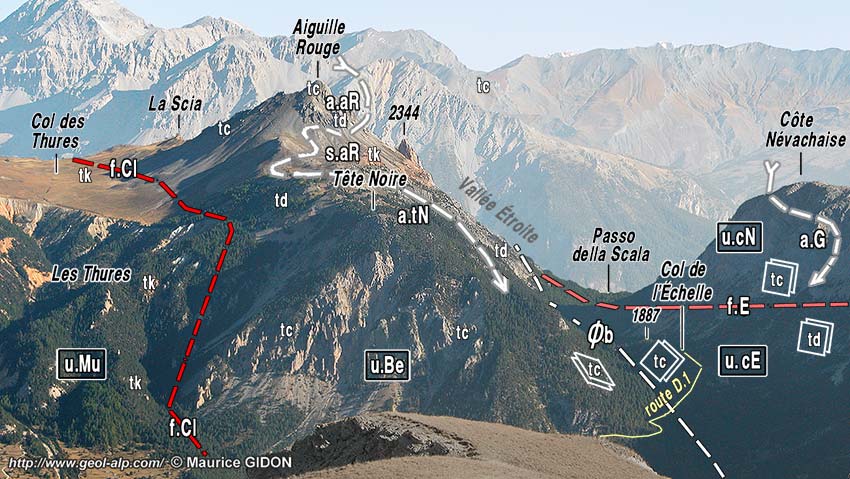

L'Aiguille Rouge et le Col de l'Échelle vus du sud depuis le fort de Lenlon.
u.Mu = unité de la Muratière (voir la page "Vallée Étroite") ; u.Be = unité de Roche Bernaude (voir la page "Rois Mages") et de l'Aiguille Rouge ; u.cE = unité du Col de l'Échelle ; u.cN = unité de la Côte Névachaise.
a.aR = anticlinal de l'Aiguille Rouge ; s.aR = synclinal de l'Aiguille Rouge ; a.tN = anticlinal de la Tête Noire (= voûte affectant le flanc supérieur de l'anticlinal couché de la Pointe Gaspard, dont le flanc inférieur est sans doute constituée par l'unité du Col de l'Échelle ; Øb = chevauchement basal de l'anticlinal de Tête noire sur celle du Col de l'Échelle ; f.E = faille de l'Échelle (prolongement nord de celle de La Casse).

Entre le point culminant du col de l'Échelle (1778) et le Passo della Scala, la route suit sur 1,5 km, un vallonnement herbeux presque horizontal.

Le fait que ce vallon a été aménagé par le passage d'une langue glaciaire est d'une assez grande évidence au vu de son fond large et aplani (profil en U), de sa déclivité longitudinale très faible et de l'absence de toute trace d'un cours d'eau capable de l'avoir creusé. Son profil en long indique un écoulement des glaces du sud vers le nord : en effet le vallon se termine de ce côté par un abrupt (voir plus loin) qui fait que son fond est suspendu au dessus du fond de la Vallée Étroite : cela répond au schéma habituel du raccordement des langues glaciaires affluentes par rapport aux langues principales (c'est donc depuis la Clarée vers la Doire que se faisait alors la diffluence glaciaire).
La structure de son fond n'est nullement synclinale (ce n'est pas un val) car on voit sur ses versants les couches (la plupart à pendage ouest renversé, sauf sur le haut du versant ouest) être tranchées par la pente. Sa localisation reste donc un peu énigmatique mais on est amené à penser qu'il a été partiellement guidé par le tracé de deux cassures sub-verticales (voir plus loin).

image sensible au survol et au clic

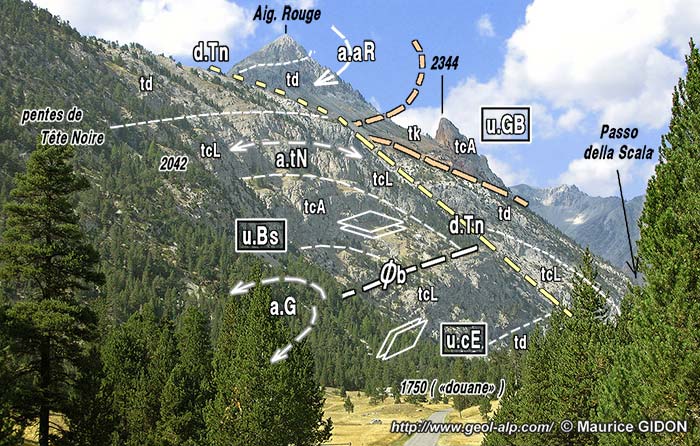

Le vallon du col de l'Échelle, vu du sud depuis le col de l'Échelle (point coté 1762).
u.GB = unité de Gran Bagna ; a.aR = anticlinal de l'Aiguille Rouge (charnière et flanc inverse seuls visibles) ; s.B = synclinal couché de l'Aiguille Rouge ; a.tN = anticlinal de Tête Noire ; u.Bs = unité de Roche Bernaude supérieure ; Øb = chevauchement basal de cette unité ; u.cE = unité du col de l'Échelle (= de Roche Bernaude inférieure, en succession renversée).
d.Tn = décrochement dextre de Tête Noire (masqué dans un ravin) ; a.G = anticlinal déversé de la Pointe Gaspard (interprétatif).

A/ Le versant occidental du col est constitué par la crête de l'Aiguille Rouge qui sépare, du côté ouest, le vallon de l'Échelle du plateau des Thures en se prolongeant vers le sud par l'échine boisée de Tête Noire (elle en est seulement séparée par un modeste décrochement dextre, orienté NE-SW). Cette crête représente sans ambiguïté le prolongement, sur la rive ouest de la Vallée Étroite, du chaînon des Rois Mages.
On y reconnaît d'ailleurs la même structure, constituée de nappes briançonnaises de type classique empilées puis plissées par des charnières presque couchées vers l'est. Plus précisément elle semble appartenir, pour l'essentiel de sa structure tectonique, à l'unité de la Roche Bernaude, dont les dolomies ladiniennes affleurent sur l'échine de Tête Noire en une large demi-voûte anticlinale ("anticlinal de Tête Noire") qui paraît assimilable à celle du flanc normal de l'anticlinal de la Pointe Gaspard.
image sensible au survol et au clic

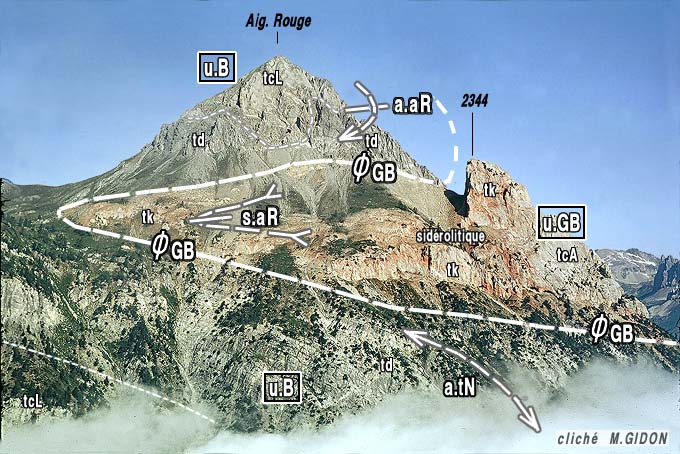

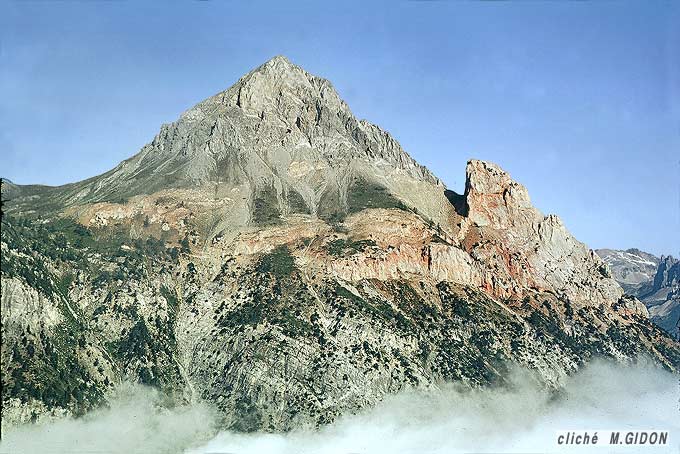

La pyramide sommitale de l'Aiguille Rouge vue du sud, depuis l'échine de la Côte névachaise.
a.aR = anticlinal couché de l'Aiguille Rouge (charnière et flanc inverse seuls visibles) ; s.aR = synclinal couché de l'Aiguille Rouge ; a.tN = anticlinal de Tête Noire (voûte de l'anticlinal couché de la Pointe Gaspard).
u.B = unité de Roche Bernaude ; u.GB = unité de Gran Bagna.
Les données ici visibles, confrontées à celles vues sous d'autres angles montrent que les axes de plis sont NE-SW avec un déversement vers le SE pour l'anticlinal de l'Aiguille Rouge, comme pour le synclinal de Roche Bernaude. Par contre l'anticlinal de la Pointe Gaspard a un axe N-S, déjeté vers l'est.


De plus on observe, posée sur ces dernières en saillie sur l'arête est du sommet, une klippe de calcaires triasiques. Elle forme un gendarme (coté 2344) bien visible car il est cerné de cargneules dont la teinte rouge (due surtout à des poches de sidérolitique*) a donné son nom à la montagne : la position de cet élément semble très similaire à celui appartenant à l'unité de Gran Bagna, qui est également pincé au cœur d'un synclinal couché, au flanc de la Roche Bernaude.

image sensible au survol et au clic

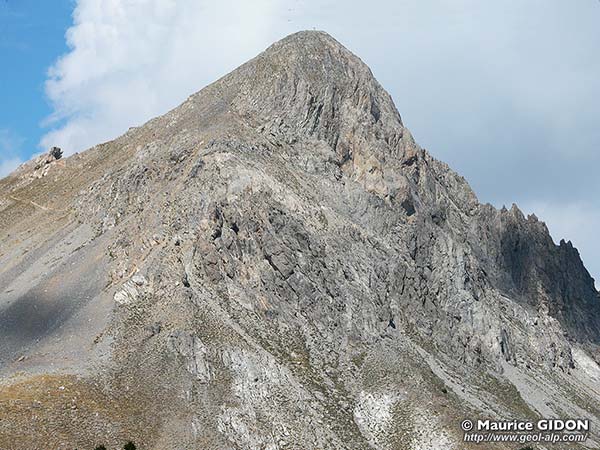

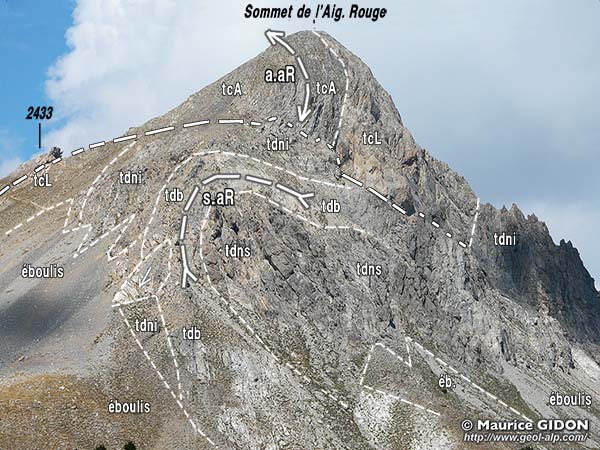

Détails de la pyramide sommitale de l'Aiguille Rouge, vus depuis ses pentes sud - occidentales.

a.aR = anticlinal de l'Aiguille Rouge ; s.aR = synclinal de l'Aiguille Rouge.
On a distingué les 3 niveaux habituels de dolomies ladiniennes (noires inférieures, blanches et noires supérieures).

Cette unité de Gran Bagna réapparaît en outre au pied de la montagne, dans la vallée Étroite, où ses calcaires triasiques forment un abrupt important dénommé la Paroi des Militaires. Mais ils sont ici dans une position très différente car en position de flanc inverse sous l'anticlinal de la Pointe Gaspard. Il semble bien y avoir fondamentalement continuité entre cet abrupt et celui que franchit, au Passo della Scala, la route D1 du col de l'Échelle ; mais il en est néanmoins séparés par une cassure verticale qui tranche ces abrupts précisément au collet boisé où se termine vers le nord le vallon du col de l'Échelle et que l'on peut donc l'appeler faille de l'Échelle.

image sensible au survol et au clic

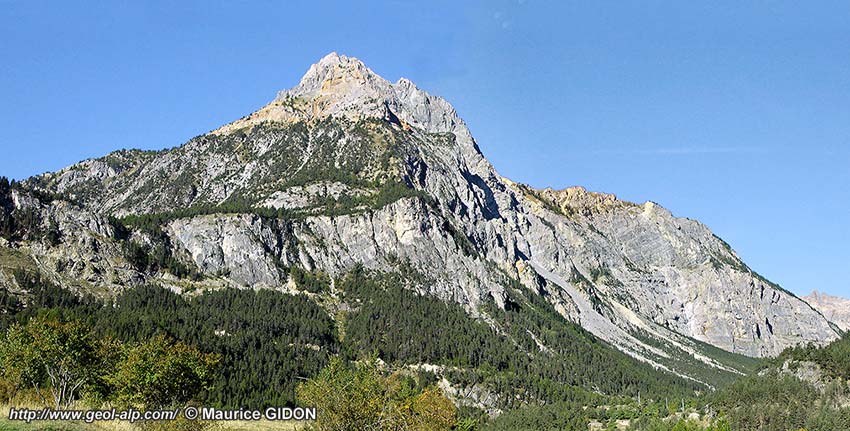

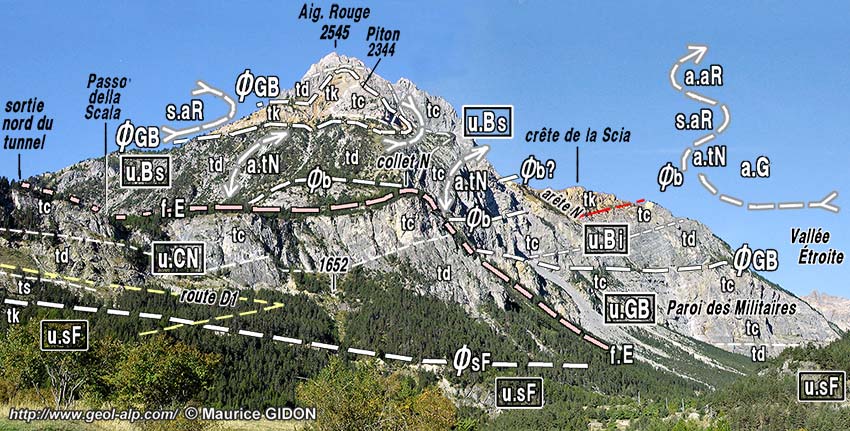

Le versant oriental de l'Aiguille Rouge vu de l'est, depuis le Pian del Colle (à 1 km au SW de Mélezet).
u.sF = unité des Sette Fontane ; u.GB = unité de Gran Bagna ; ØGB = sa surface de charriage (tordue est renversée en pied de versant ; u.CN = unité de la Côte Népalaise (prolongement sud de la précédente) ; u.Bs = unité de Roche Bernaude supérieure ; Øb = surface de base de cette dernière ; u.Bi = unité de Roche Bernaude inférieure (flanc inverse de l'anticlinal couché de la Pointe Gaspard) = unité du Col de l'Échelle, masquée plus au sud sur ce cliché.
s.aR = synclinal couché de l'Aiguille Rouge ; a.tN = flanc ouest de l'anticlinal de Tête Noire (flanc supérieur de l'anticlinal couché de la Pointe Gaspard).
f.E (en rose) = faille de l'Échelle (en majeure partie cachée dans le vallon, notamment au collet nord, du fait de la perspective en contre-plongée) ; en tirets rouges : surface de base de repos stratigraphique des cargneules de La Scia sur les calcaires triasiques à l'envers.
Le schéma des charnières dans le ciel récapitule la déformation de la surface de charriage de l'unité de Gran Bagna.

B/ Le versant oriental du col de l'Échelle est formé par l'échine de la Côte Névachaise, qui s'élève vers le sud jusqu'au sommet de Guiau. On est conduit à penser qu'elle est séparée des pentes de l'Aiguille Rouge par une "faille de l'Échelle". En effet on y retrouve de part et d'autre du vallon du col de l'Échelle une disposition très similaire, comportant deux unités briançonnaises superposées et reployées par de façon analogue par des plis couchés déversés vers l'est. Mais au lieu que leurs plis s'enchaînent d'ouest en est, d'un versant à l'autre, ils se justaposent parallélement comme s'ils étaient dupliqués par le jeu d'une faille paralléle à leur axes.

image sensible au survol et au clic

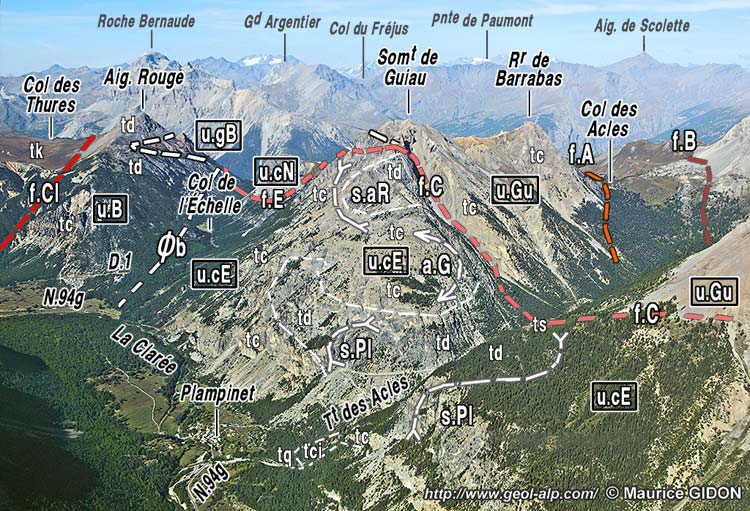

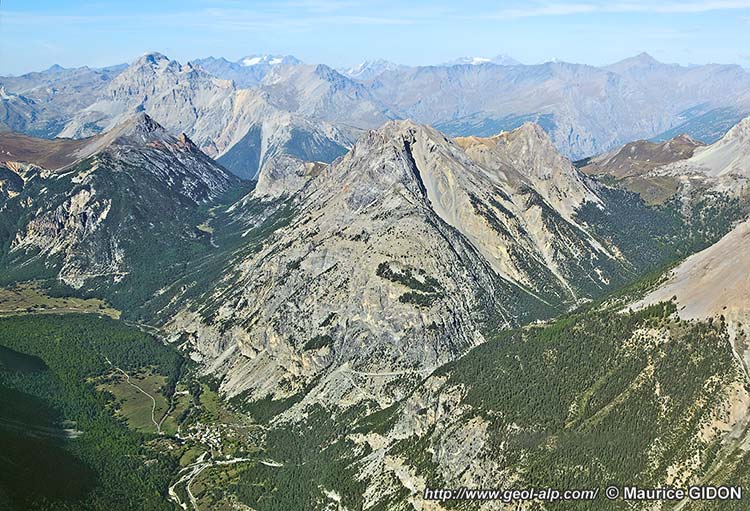

La rive orientale de la vallée de la Clarée à la latitude de Plampinet, vue d'avion du sud.
f.Cl = faille de la Basse Clarée ; f.C = faille de La Casse ; f.E = faille de l'Échelle (prolongement nord de la précédente) ; f.A = faille des Acles ; f.B = faille des Baisses (= faille orientale des Acles).
u.gB = unité de Gran Bagna ; u.cN = unité de Côte Névachaise ; u.B = unité de Roche Bernaude ; Øb = chevauchement vers l'est de l'unité précédente (u.B) sur la suivante (u.cE); u.cE = unité du col de l'Échelle ; u.Gu = unité de Guiau.
Plis déjetés vers l'est de la partie sud de la montagne de Guiau : s.aR = synclinal de l'Aiguille Rouge : a.G = anticlinal de Gaspard ; s.Pl = synclinal de Plampinet.

Au nord du col il paraît bien établi (bien que non indiqué sur la carte à 1/50.000°) que cette faille du col de l'Échelle franchit les falaises du Passo della Scala à l'extrémité septentrionale de ce vallon (plusieurs centaines de mètres au nord du point où la route D1 s'y engage en encorbellement dans le versant est) en déterminant un collet à la partie inférieure, boisée, de l'arête est de l'Aiguille Rouge (voir les clichés plus haut dans cette page). Le tracé précis de son prolongement au sud fr ce point reste un peu incertain, faute d'affleurements où il soit indéniablement visible dans le vallon du col. L'hypothèse de loin la plus plausible est qu'il correspond à la faille de la Casse qui court au flanc ouest de la Côte Névachaise car aucun autre prolongement septentrional de cette cassure n'est connu au nord du col lui-même.
Toutefois en rive ouest du vallon il passe un autre accident susceptible d'avoir occasionné les rejets voulus et qui double le précédent plus à l'ouest. Il suit le pied des pentes de Tête Noire puis s'échappe de ces pentes vers le sud en déterminant le collet des Bois de Saint-Barthélémy, situé à l'ouest du vrai col de l'Échelle (coté1762). En effet, dans ce collet, les calcaires triasiques renversés et pentés vers l'ouest de la bosse 1887 butent contre les dolomies ladiniennes, à l'endroit et pentées vers l'est, de l'échine de Tête Noire. Il s'avère que cette disposition est induite par le prolongement méridional de la faille de chevauchement basale ("Øb", voir C/, plus loin dans la présente page). Elle vient aboutir là avant de se perdre sous les alluvions au niveau du coude de La Clarée (voir la carte structurale et le cliché d'ensemble en début de page).

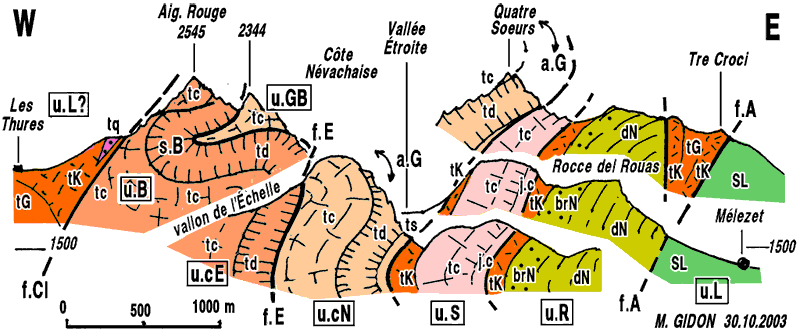

Coupe transversale aux crêtes, aux abords du vallon de l'Échelle et de l'entrée de la Vallée Étroite.
u.L
= unité de Lenlon (?) ; u.cE = unité du col de l'Échelle (prolongement probable de celle de Roche Bernaude, u.B); u.cN = unité de la Côte Névachaise ; u.GB = unité de Gran Bagna (prolongement probable de la précédente) ; u.S = unité des Sette Fontane ; u.R = unité piémontaise externe des Rocce del Rouast (prolongement septentrional de l'unité du Chaberton) ; u.L = unités ligures.
a.G = anticlinal couché de la Pointe Gaspard ; s.B = synclinal couché de la Roche Bernaude (voir la page "Rois Mages").
f.Cl = faille de la Clarée ; f.E = faille de l'Échelle (= de la Casse, cf. page "Acles") ; f.A= faille des Acles.

Les couches du Trias moyen de la Côte Névachaise dessinent à la partie septentrionale de celle-ci un bel anticlinal presque couché à vergence est, que l'on peut volontiers assimiler à celui de la Pointe Gaspard. Le soubassement oriental abrupt de cette échine, que la route D1 traverse en encorbellement au Passo della Scala est formé par le flanc inverse de ce pli. Il est vraisemblable que cet abrupt poursuit bien vers le sud celui de la Paroi des Militaires (voir la page "Vallée Étroite") et qu'il appartient donc à l'unité de Gran Bagna. Mais un doute est introduit par la difficulté d'apprécier le décalage (sans doute modeste) induit par le jeu mal déterminé de la faille de l'Échelle. C'est pourquoi il semble préférable de désigner, objectivement, d'un nom spécial les unités situées à l'est du vallon de l'Échelle, savoir "unité de la Côte Névachaise" (pour l'unité supérieure dans l'empilement originel) et "unité du col de l'Échelle" pour l'unité inférieure (qui doit correspondre à celle de Roche Bernaude).

image sensible au survol et au clic

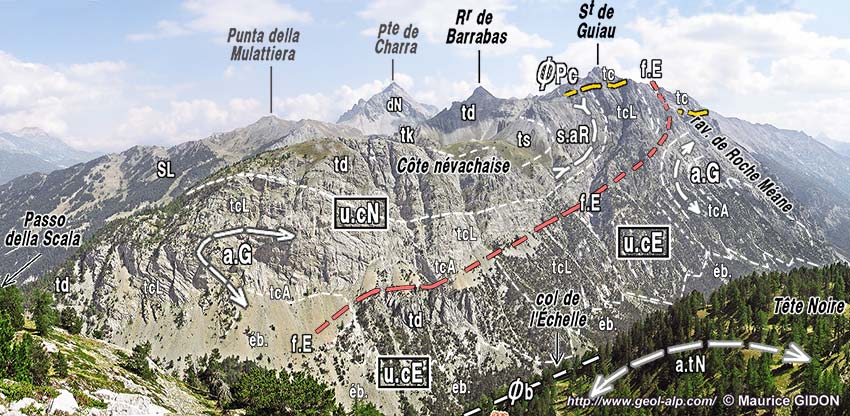

Le versant est du vallon de l' Échelle
vu du nord-ouest, depuis l'échine sud de l'Aiguille Rouge (alt. 2250).
u.cE = unité du col de l'Échelle (= de Roche Bernaude ?) ; u.cN = unité de la Côte Névachaise (= de Gran Bagna ?) ; s.aR = synclinal couché de l'Aiguille Rouge ; a.G = charnière anticlinale couchée de la gorge des Acles (et de la Pointe Gaspard) ; a.tN = anticlinal de Tête Noire (voûte du pli précédent) ; Øb = chevauchement basal de ce pli (ici masqué, en pied du versant).
f.E = faille de l'Échelle (= prolongement septentrional de la faille de La Casse : voir la page "Acles") ; ØP = surface de chevauchement de l'unité de Pécé (voir la page Pécé).


Enfin il s'avère que sur le versant italien il affleure des lambeaux écrasés d'une troisième unité briançonnaise, originellement superposée aux deux précédentes, que l'on peut appeler unité des Sette Fontane (voir les pages "Rois Mages" et "Acles"). Du fait du renversement qui affecte l'ensemble des chevauchements elle affleure au pied du versant est de la crête et en contrebas dans le ravin de la Comba della Gorgia.

image sensible au survol et au clic

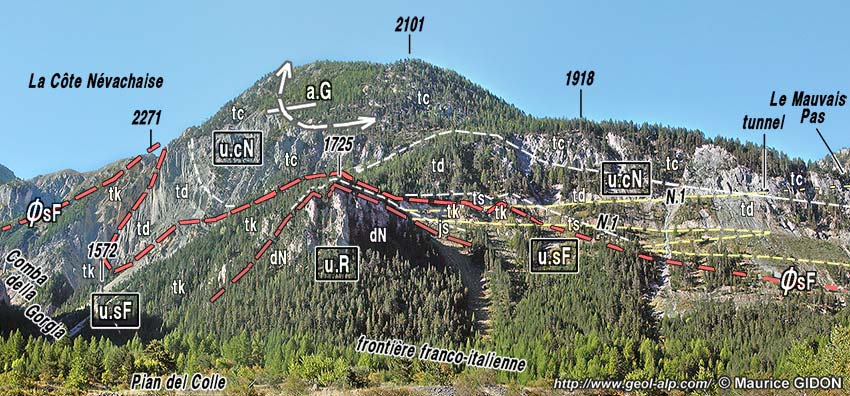

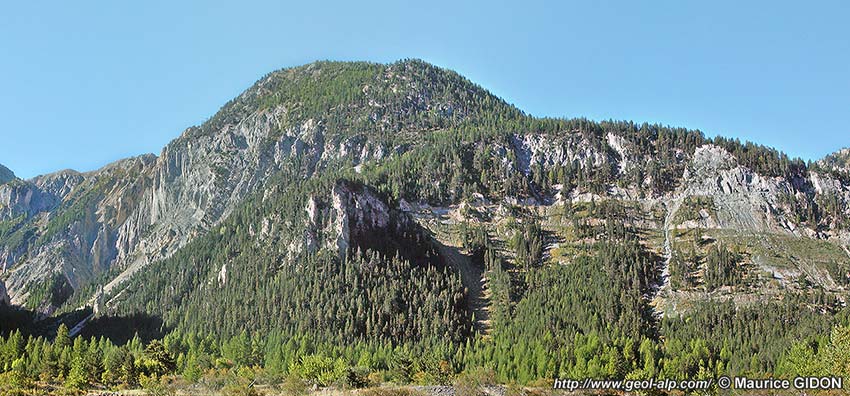

Les escarpements orientaux du col de l'Échelle, vus du NE, depuis le Pian del Colle (SW du Mélezet).
u.cN = unité de la Côte Névachaise (= de Gran Bagna ?) ; a.G = charnière anticlinale couchée de la gorge des Acles (et de la Pointe Gaspard) ; u.sF = unité des Sette Fontane (cargneules et mince succession mésozoïque) ; u.R = unité piémontaise du Rouast (dolomies noriennes).
(voir la suite à gauche, dans la Comba della Gorgia, à la page "Acles").


Elle est essentiellement formée par une bande de cargneules et de calcaires triasiques en grande partie cargneulisés, qui évoque considérablement celle qui affecte la base de l'unité de Gran Bagna. La succession renversée de cette unité se complète d'autre part, dans les éperons septentrionaux du Rocher de Barrabas, par du Jurassique supérieur et du Crétacé supérieur (voir la page "Acles").
Elle se suit de façon discontinue le long de la frontière franco-italienne, de part et d'autre de la basse Vallée Étroite (qu'elle traverse au lieu-dit les "Sette Fontane"). C'est en rive gauche de celle-ci qu'elle se développe le mieux, dans l'échine qui s'élève vers la Pointe des Quatre Soeurs (voir la page "Vallée Étroite").

Enfin les affleurements rocheux que l'on observe au plus bas de ce versant, sur les deux rives du torrent de la Gorgia, sont formés de dolomies noriennes et appartinnent à l'unité piémontaise du Rouast. Ce sont sans doute elles qui constituent le soubassement du Pian del Colle mais ce dernier y est largement masqué sous les alluvions torrentielles de fond de vallée.

C/ Les abrupts nord-orientaux de l'Aiguille Rouge sont peu accessibles mais fortement ravinés, ce qui permet de décrypter à distance la structure interne de la masse rocheuse de l'Aiguille Rouge.
On y voit effectivement que le corps principal de cette montagne, formé par l'unité de Roche Bernaude, est affecté par la voûte anticlinale de Tête Noire, assimilable à la voûte du pli couché de la Pointe Gaspard. Mais ce pli est tranché horizontalement par une surface "basale" qui l'ampute du dessin du flanc inverse de ce dernier pli. En fait ce dernier y est remplacé par une tranche rocheuse qui ne montre pas de litage et doit donc correspondre à une lame mylonitisée ; elle semble même présenter dans sa partie haute des teintes rousses indiquant apparemment de la cargneulisation.

image sensible au survol et au clic

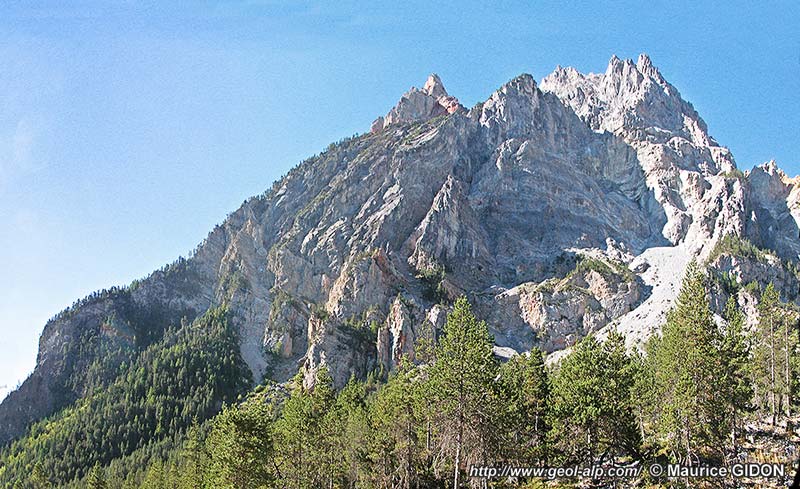

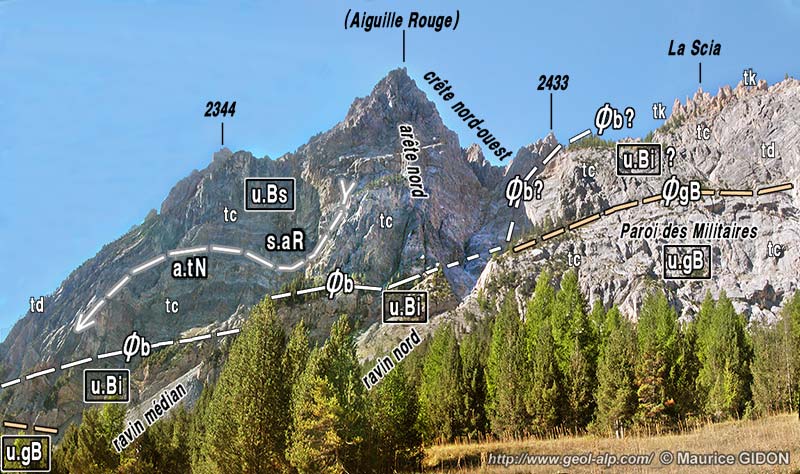

Les falaises septentrionales de l'Aiguille Rouge, vues du pied de la Paroi des Militaires.
On est pratiquement dans l'axe de la voûte de l'anticlinal de Tête Noire (le dessin des couches montre qu'il est orienté presque N-S, environ N170).
f.E = faille N-S de l'Échelle ; s.aR = synclinal de l'Aiguille Rouge ; a.tN = anticlinal de Tête Noire (flanc supérieur de la charnière de la Pointe Gaspard) ; Øb = surface basale du coeur du pli ; fx = faille mineure à faible rejet.
u.Bs = unité de Roche Bernaude supérieure ; u.Bi = unité de Roche Bernaude inférieure (partie à l'envers, mylonitisée, de la charnière de Roche Gaspard ?) ; ØgB = chevauchement de l'unité de Gran Bagna (il est à l'endroit au piton 2344 et renversé en pied de falaises).

De fait cette lame se prolonge vers le NW (en rive gauche du ravin nord, principal), par une tranche de plus en plus épaisse de calcaires ladiniens reposant sur des dolomies du sommet de cet étage (on peut donc l'interpréter comme le flanc inverse non mylonitisé de la charnière de la Pointe Gaspard). Enfin la coupe se complète vers le bas par une nouvelle succession renversée de couches d'âge identique, qui représente dès lors très plausiblement l'unité de Gran Bagna, également basculée avec le flanc inverse du pli (c'est elle qui forme la falaise inférieur, dite "Paroi des Militaires).

image sensible au survol et au clic

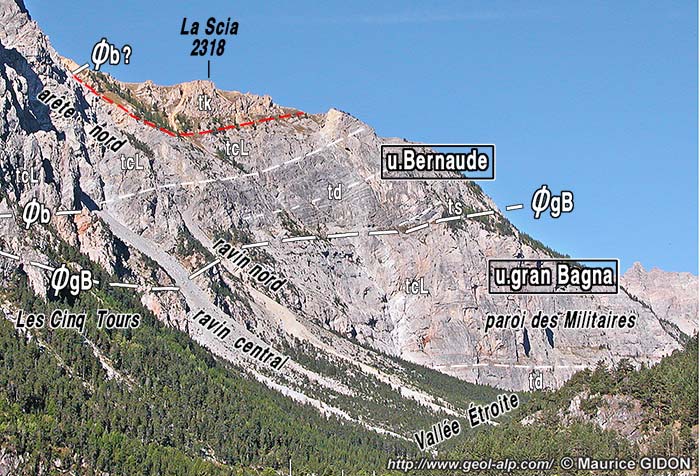

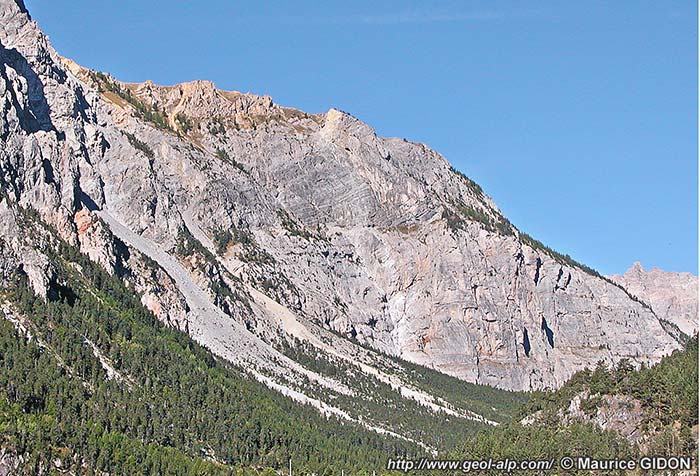

La partie sud de la paroi des militaires
(rive septentrionale du grand ravin nord de l'Aiguille Rouge), vue de l'Est depuis partie basse de la route d'accès aux granges de la Vallée Étroite.
On voit bien la discordance de la surface ØgB par rapport aux strates de l'unité de Roche Bernaude.
La perspective qui masque le fond du profond ravin central et celui du ravin nord empèche par contre de voir comment se prolonge vers le NW, au delà des deux profonds ravins, la surface Øb du pied de l'anticlinal de Roche Gaspard. Il semble en fait qu'elle rejoint l'extrémité méridionale des affleurements de cargneules de La Scia, où ce serait elle qui les chevauche.
En rouge la surface de repos stratigraphique des cargneules sur le flanc inverse de l'anticlinal de Roche Gaspard qui affecte l'unité de Roche Bernaude (son flanc normal manque, apparemment enlevé par une érosion qui a précédé le dépôt des cargneules).

Ce dispositif tectonique, constitué des deux nappes superposées et repliées, est tranché du côté ouest par une surface peu pentée qui recoupe en biais la surface de chevauchement renversée de l'unité de Gran Bagna (ceci se passe sur la crête immédiatement au sud de la bosse de Tête Ronde (2206). Cette surface supporte l'important placage de cargneules qui forme la crête de la Scia, dont le versant ouest herbeux se raccorde doucement aux alpages du plateau des Thures.

image sensible au survol et au clic

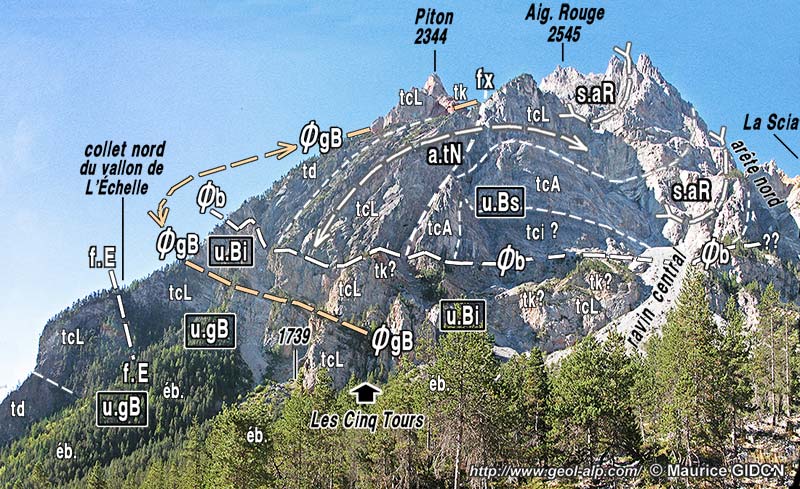

Le versant septentrional de l'Aiguille Rouge vu du nord depuis la Plaine de Vourzenet (cote 1680 de la route d'accès aux Granges de la Vallée Étroite.
s.aR = synclinal de l'Aiguille Rouge ; a.tN = anticlinal de la Tête Noire (partie supérieure de la charnière couchée de Roche Gaspard) ; Øb = surface basale de cette tranche du pli et son tracé hypothétique, la prolongeant au delà du ravin nord (en chevauchement sur les cargneules de La Scia).
u.Bs = unité de Roche Bernaude supérieure ; u.Bi = unité de Roche Bernaude inférieure (partie à l'envers, mylonitisée, du pli) ; ØgB = chevauchement de l'unité de Gran Bagna.
La perspective en forte contre-plongée rend invisible les deux zones moins abruptes qui accidentent le versant de la paroi des Militaires. .

La base de cette chape de cargneules n'est en outre apparemment pas une surface tectonisée et ces cargneules affleurent à l'écart du tracé de la grande faille de La Clarée, plus à l'est que les pointements de quartzites triasiques qui la jalonnent au SE du Lac de Chavillon. (voir la page "Crête du Vallon").

image sensible au survol et au clic

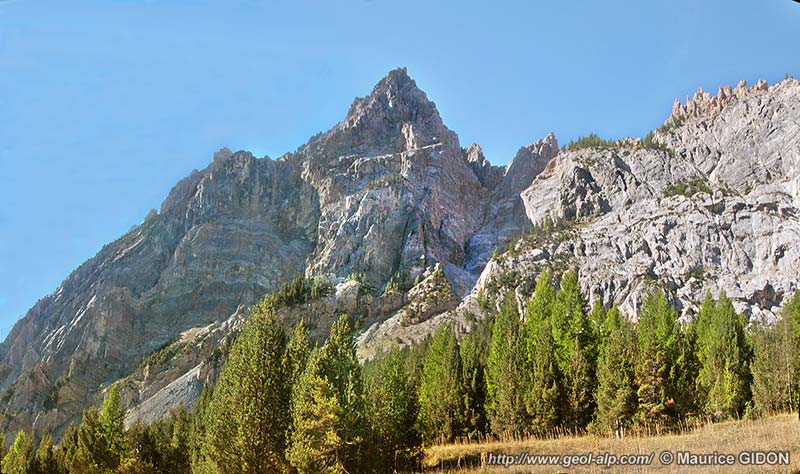

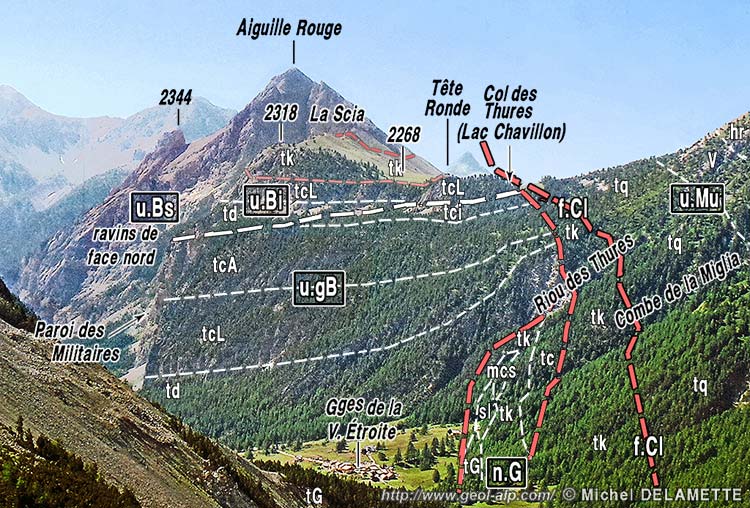

Le versant septentrional de l'Aiguille Rouge, vu depuis le vallon de Tavernette (amont de la Vallée Étroite). (cliché original obligeamment communiqué par M. M. Delamette).
u.B = unités de la Roche Bernaude (inférieure et supérieure) ; u.GB = unité de Gran Bagna ; f.Cl = faille de La Clarée ; u.Mu = unité de la Muratière.
n.G = "navette" des Granges (lambeau tectonique) : "sl" = schistes lustrés ; "mcs" = micaschistes.
Sur ce cliché la crête septentrionale de l'Aiguille Rouge, vue horizontalement et d'une forte distance ne présente aucune autre déformation perspective que celle due à sa vue d'enfilade.


Enfin à la limite sud de la crête de La Scia (là où celle-ci bute contre les rochers sommitaux de l'Aiguille Rouge) les cargneules s'engagent vers le sud sur quelques centaines de mètres sous les calcaires triasiques formant le sommet.
Cette disposition semble due à une faille chevauchante dont on peut envisager qu'elle soit constituée par la surface tectonique basale du pied de l'anticlinal de Tête Noire, puisque l'on échoue à trouver un autre prolongement à cette dernière.
En tous cas cela conduit à se poser des questions quant au scénario complexe qui a pu conduire à cette situation.

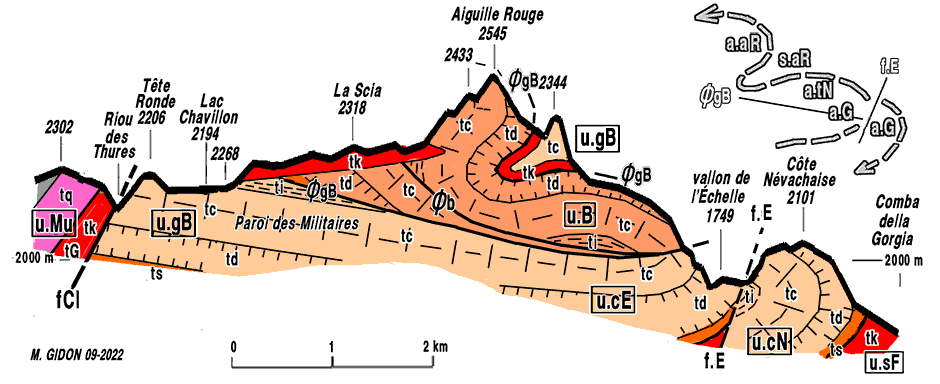

Coupe le long de la crête de rive droite de la Vallée Étroite.
Orientée NW-SE son tracé est oblique aux structures tectoniques, ce qui a pour effet que leur forme est étirée horizontalement. Pour compenser on a augmenté les hauteurs dans la proportion de 1,5 fois
Le schéma simplifié (dans le ciel à droite) montre le dessin de l'enchainement des trois plis affectant la surface de charriage de la nappe dont l'unité principale est celle de Gran Bagna (ØgB). Il est débarrassé des fractures annexes ØgB et f.E, localisées en traits légers.
C'est à cette même nappe que doivent se rattacher l'unité de la Côte Névachaise (u.cN), charnière du pli couché de la Pointe Gaspard (a.G) et l'unité du col de l'Échelle (u.cE), considérée comme le flanc inverse de ce pli.
Dans cette figure aucune interprétation n'est donnée à la formation du chevauchement basal (Øb) de l'anticlinal de Tête noire (a.tN) ni aux circonstances (énigmatiques) du dépôt des cargneules de La Scia.



aperçu général sur la tectonique de la zone briançonnaise


cartes géologiques au 1/50.000° à consulter : feuille Névache

Carte structurale schématique
des confins orientaux du Briançonnais au nord de Névache
(version réduite)

même carte, de plus grande taille, et légende



Carte géologique simplifiée des montagnes entre Névache et Bardonecchia
redessinée sur la base de la carte géologique d'ensemble des Alpes occidentales, du Léman à Digne, au 1/250.000°", par M.Gidon (1977), publication n° 074
